Power over Ethernet (PoE)
Med Power over Ethernet (PoE) forsyner et enkelt kabel netværksaktiverede enheder med datatjenester og strøm på samme tid. En særskilt strømforsyning er ikke nødvendig.
Power over Ethernet : Strømforsyning over netværket
Hele strømforsyningen leveres via RJ45-interfacet. PoE-teknologien har en maksimal defineret transmissionsstrækning på 100 meter. Siden vedtagelsen af den første IEEE-standard i 2003 (802.3af) har PoE udviklet sig hurtigt.
Med den nyeste PoE-Standard 4 Pair Power over Ethernet (4PPoE, 802.3bt) er der mulighed for op til 90W over datakablet. Dette gør også PoE interessant for energikrævende enheder såsom notebooks, fjernsyn, computere eller LED Belysning. Som førende producent af netværksteknik, ser vi hos EFB-Elektronik en voksende udbredelse af PoE-løsninger i virksomhedsbygninger og industrielle netværksinfrastrukturer.
Med den nyeste PoE-Standard 4 Pair Power over Ethernet (4PPoE, 802.3bt) er der mulighed for op til 90W over datakablet. Dette gør også PoE interessant for energikrævende enheder såsom notebooks, fjernsyn, computere eller LED Belysning. Som førende producent af netværksteknik, ser vi hos EFB-Elektronik en voksende udbredelse af PoE-løsninger i virksomhedsbygninger og industrielle netværksinfrastrukturer.
Fordele ved Power over Ethernet
Omkostningseffektiv:
Med PoE sparer du på anskaffelsesomkostninger til strømkabler og strømforsyningsenheder og sænker driftsomkostningerne. For virksomheder med store netværksinstallationer eller i industrien, er disse omkostningsbesparelser betydelige.
Fleksibel:
Med Power over Ethernet er muligheden for at installere og udvide netværk ikke afhængig af strømkabler.
PoE tilbyder et fleksibelt alternativ i bygninger, hvor installationen af el-kabler er komplekse, dyre eller ikke planlagte.
PoE tilbyder et fleksibelt alternativ i bygninger, hvor installationen af el-kabler er komplekse, dyre eller ikke planlagte.
sparer strøm og ressourcer:
Grønne Ethernet-standarder sætter PoE-switchens porte, der ikke er tilsluttet, i en strømbesparende tilstand.
På denne måde reduceres strømforbruget til det væsentlige. Færre tilslutningskabler, kabelføringer og ledninger sparer yderligere ressourcer og omkostninger.
På denne måde reduceres strømforbruget til det væsentlige. Færre tilslutningskabler, kabelføringer og ledninger sparer yderligere ressourcer og omkostninger.
PoE-netværksteknik: Komponenter og forudsætninger
Til integration af Power over Ethernet med PoE-aktiverede enheder kræves der kun en PoE-switch og et patchkabel, som kombinerer strømforsyning og datatransmission. Hvis du også vil tilføje ikke-PoE-kompatible enheder til dit ”Power Over Ethernet” netværk, skal du bruge en PoE-splitter til igen at adskille strømforsyningen og datatransmissionen ved grænsefladen til enheden. Ved hjælp af en PoE-injektor, også kendt som en PoE-adapter eller PoE-midspan, kan du betjene PoE-netværksenheder via en switch, der ikke er PoE-kompatibel, med kun ét power-data-kabel.
Private, kommercielle og industrielle PoE-applikationer

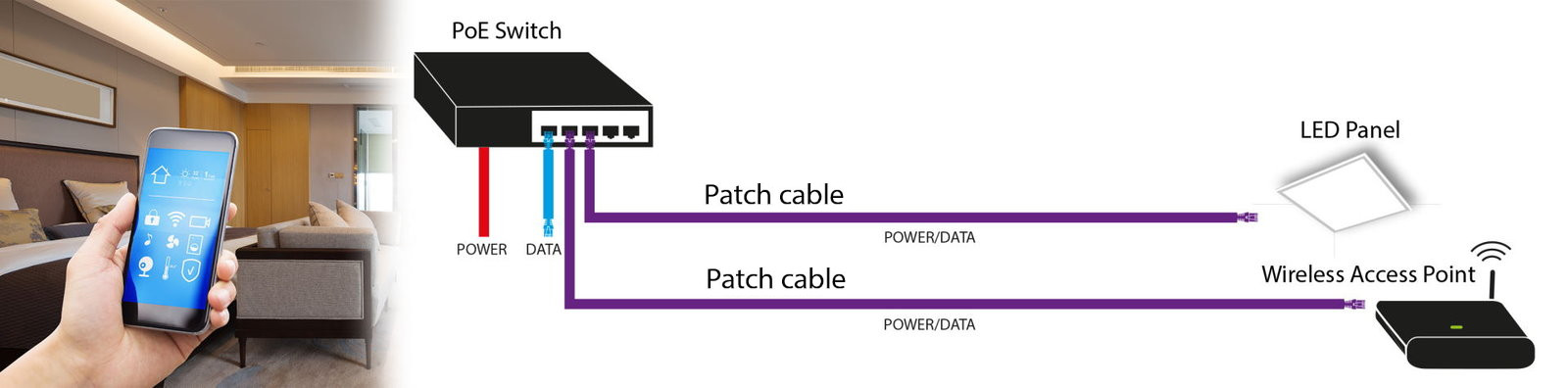

Power over Ethernet i Smart Home
I et Smart Home er belysning, persienner, musikanlæg eller adgangssystemer forbundet med hinanden i et netværk og kan styres centralt. Sensorer registrerer input’s og videresender informationen til andre enheder. For eksempel registrerer en sensor, at vinduerne er åbne. Derefter skrues der ned for varmen.
I et Smart Home eller en Smart Building, er der uundgåeligt installeret et stort antal elektroniske, netværksaktiverede enheder. Power over Ethernet er en praktisk og omkostningseffektiv løsning til forsyning af energi og data til alle enhederne. For energiforbrugerne (strømforsynede enheder) er forbundet med et enkelt tilslutningskabel. Det betyder, at kabelføringen i hele huset kan reduceres markant, da der kræves færre elektriske tilslutninger.
Takket være den nyeste 4-pars Power over Ethernet-standard (4PPoE) med en effekt på op til 90 W, kan energikrævende strømforsynede enheder såsom Smart-tv'er og computere også integreres.
I et Smart Home eller en Smart Building, er der uundgåeligt installeret et stort antal elektroniske, netværksaktiverede enheder. Power over Ethernet er en praktisk og omkostningseffektiv løsning til forsyning af energi og data til alle enhederne. For energiforbrugerne (strømforsynede enheder) er forbundet med et enkelt tilslutningskabel. Det betyder, at kabelføringen i hele huset kan reduceres markant, da der kræves færre elektriske tilslutninger.
Takket være den nyeste 4-pars Power over Ethernet-standard (4PPoE) med en effekt på op til 90 W, kan energikrævende strømforsynede enheder såsom Smart-tv'er og computere også integreres.

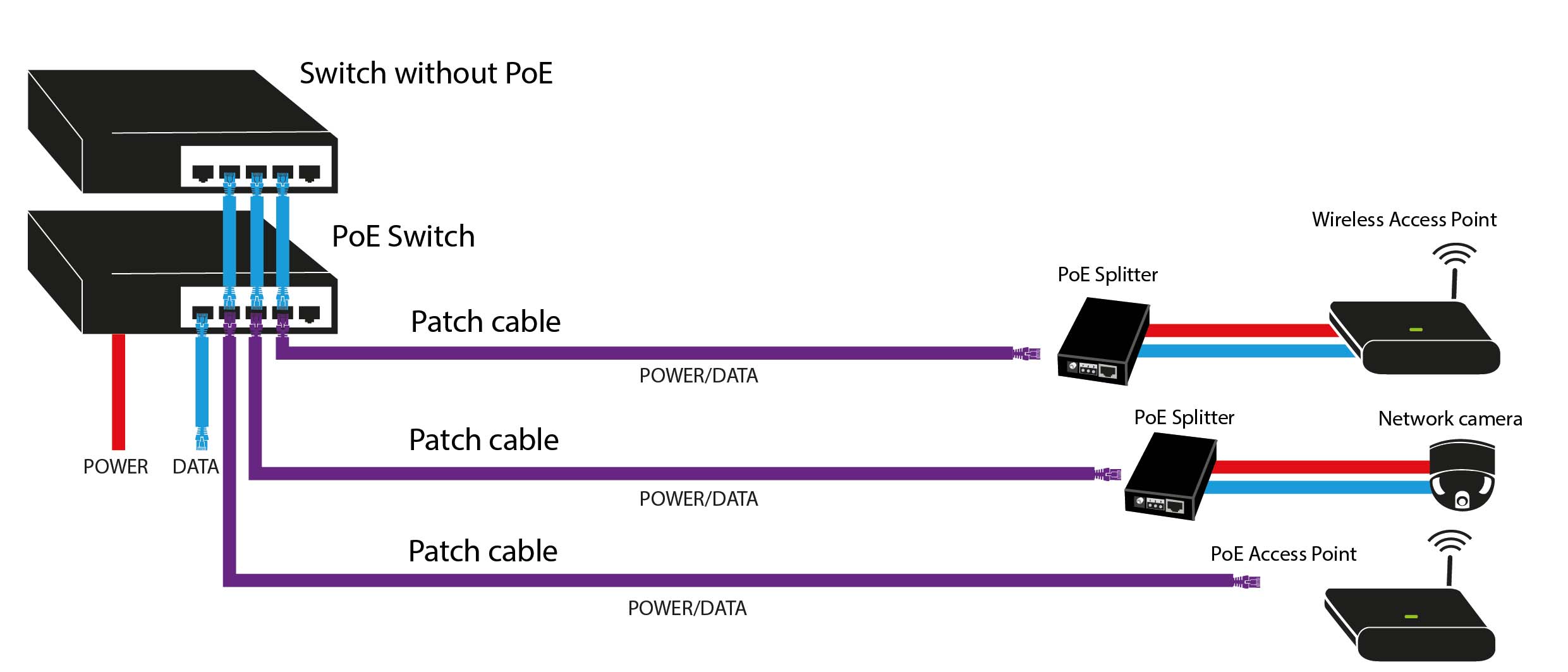

Integrer ikke-PoE-kompatible enheder i netværket med PoE-splittere
PoE-splittere aktiverer Power over Ethernet for netværksaktiverede enheder, der ikke er PoE-aktiverede. For eksempel kan adgangspunkter eller netværkskameraer forsynes med strøm- og datatjenester via et enkelt Ethernet-kabel. Til dette formål har PoE-splitteren to udgangskabler på bagsiden, der transmitterer strøm og data separat. Brugen af PoE-splittere er især nyttig i situationer, hvor der bruges ikke-PoE-enheder, og der ikke er nogen stikkontakt inden for rækkevidde.

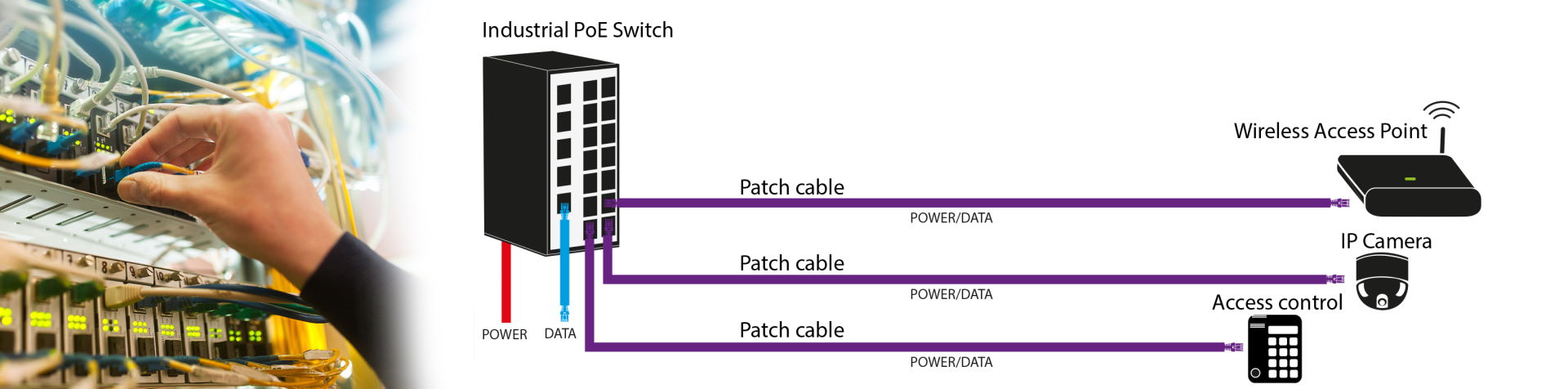

Industriel PoE Switch og 4PPoE til industriel netværksautomatisering
I industriel netværksteknik er de vigtigste faktorer pålidelighed og høj elektrisk immunitet over for interferens. Enhederne skal pålideligt modstå miljøpåvirkninger som støv, temperatursvingninger og vibrationer. Dette gælder også for strømforsyningen.
Brugen af Power over Ethernet giver her den fordel, at man kan bygge videre på den eksisterende netværksinfrastruktur. Strømforsynede enheder forsynes med strøm via den eksisterende strukturerede kabelføring. Ud over de klassiske enheder (telefonanlæg, trådløs AP etc.) tilføjes adskillige nye netværkskompatible komponenter (f.eks. sensorer, IP-kameraer, adgangssystemer) som en del af industriel automatisering. I dette tilfælde kan industriel Remote Powering nemt skaleres op. Takket være de nye, kraftfulde 4PPoE-standarder kan større energiforbrugere også integreres uden problemer. Yderligere elektriske forbindelser og kabelføring er ikke nødvendige.
Brugen af Power over Ethernet giver her den fordel, at man kan bygge videre på den eksisterende netværksinfrastruktur. Strømforsynede enheder forsynes med strøm via den eksisterende strukturerede kabelføring. Ud over de klassiske enheder (telefonanlæg, trådløs AP etc.) tilføjes adskillige nye netværkskompatible komponenter (f.eks. sensorer, IP-kameraer, adgangssystemer) som en del af industriel automatisering. I dette tilfælde kan industriel Remote Powering nemt skaleres op. Takket være de nye, kraftfulde 4PPoE-standarder kan større energiforbrugere også integreres uden problemer. Yderligere elektriske forbindelser og kabelføring er ikke nødvendige.

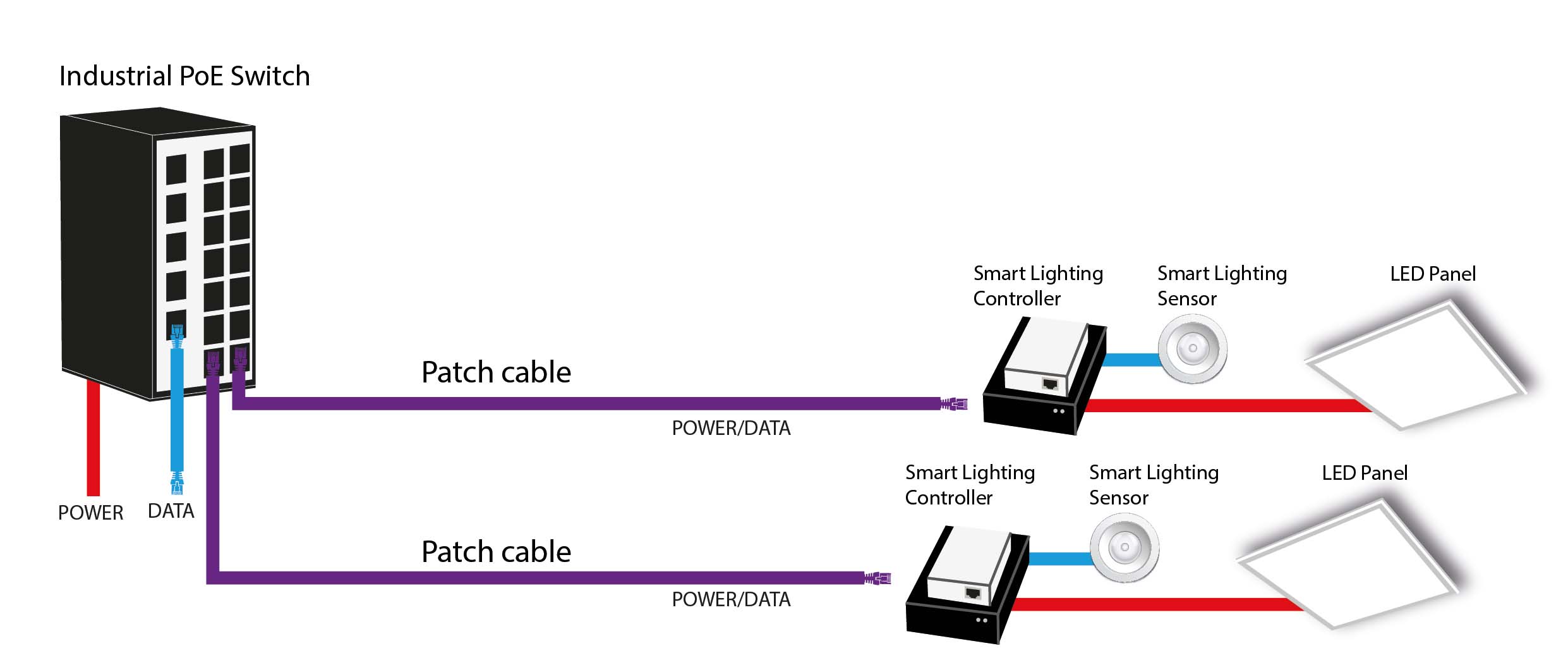

Smart lysstyring i virksomheder og Smart Buildings med Power over Ethernet
Smart lysstyring kan sættes op med Power over Ethernet.
Ethernet-kablet sikrer ikke kun strømforsyningen, men transmitterer også styrekommandoer som at tænde og slukke og dæmpe. Dette gør det muligt at styre belysningen centralt via netværket. Dette er en afgørende fordel, især i større bygningskomplekser. Ud over mere bekvem betjening kan der også spares værdifuld energi.
Ethernet-kablet sikrer ikke kun strømforsyningen, men transmitterer også styrekommandoer som at tænde og slukke og dæmpe. Dette gør det muligt at styre belysningen centralt via netværket. Dette er en afgørende fordel, især i større bygningskomplekser. Ud over mere bekvem betjening kan der også spares værdifuld energi.
Sammenligning af PoE-standarder
| IEEE-Standard | PoE (802.3af-2003) | PoE Plus (802.3at-2009) | 4-pair PoE (802.3bt-2018) |
|---|---|---|---|
| Output voltage in V (DC) |
36-57 | 42,5-57 | 42,5-57 |
| Output current operation in mA (DC) |
350 | 600 | 2 x 860 |
| Power of the (PSE) supply in W |
max. 15,4 | max. 30 | 45; 60; 75; 90 |
| Power at the terminal device (PD) in W |
max. 12,95 | max. 25,5 | max. 40;51;62;72 |
| PSE-class |
Class 1: 4W Class 2: 7W Class 3: 15,4W |
Class 4: 30W | Class 5: 45W Class 6: 60W Class 7: 75W Class 8: 90W |
| Terminal devices (PD type) |
1 | 2 | 3 and 4 |
| Used wire pairs |
2 | 2 | 4 |
PoE Produkte aus unserem Sortiment

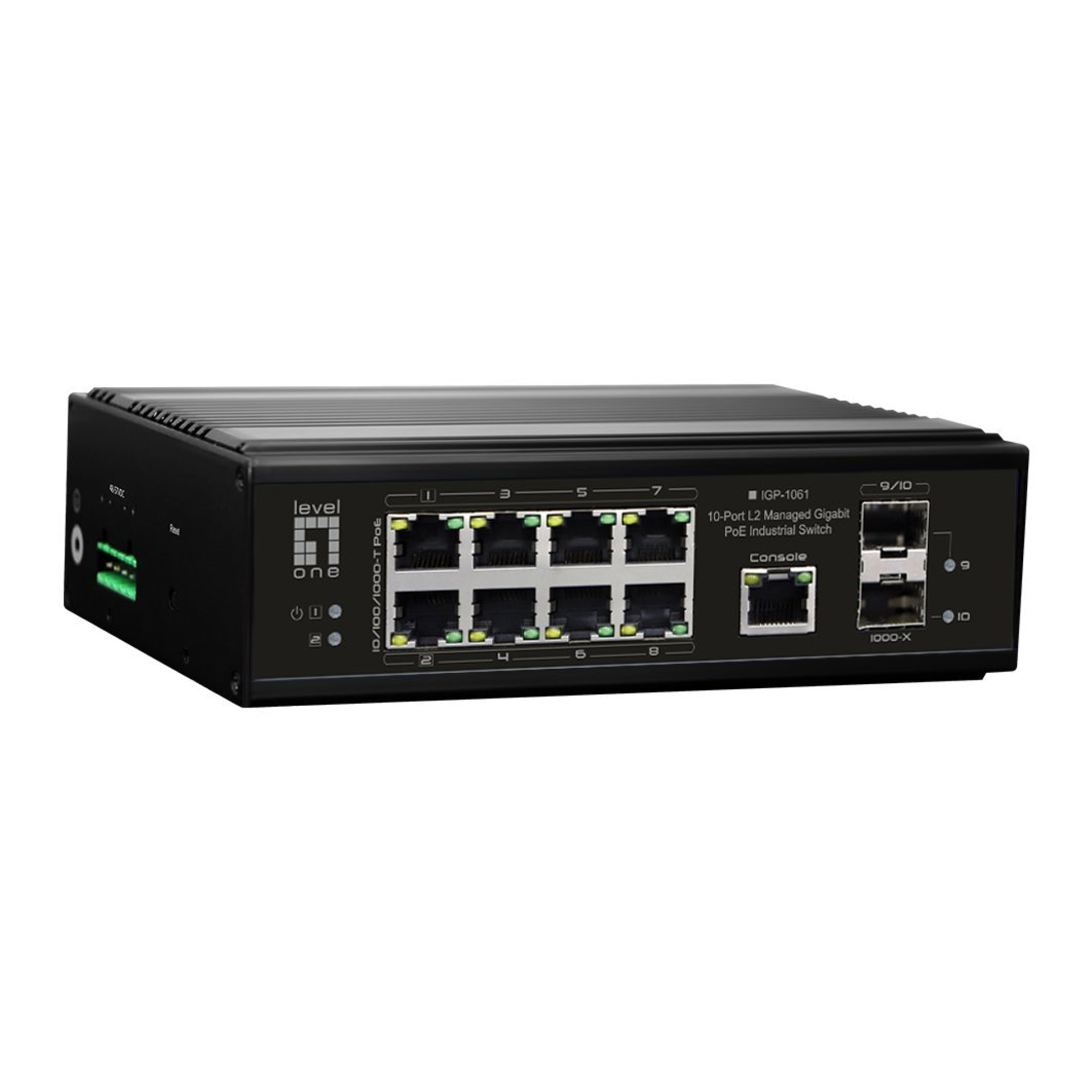

10-Port L2 Managed Gigabit PoE Switch, 2x Gigabit SFP; 8 PoE-Ausgänge, 180W
8x 10/100/1000Mbit/s PoE-Ports und 2x 1000Mbit/s SFP-Ports, Layer2 Netzwerkmanagement180W PoE-Gesamtleistungsbudget, bis zu 2 Ports mit 90W (Ports 1,2), 6 Ports mit 30W oder 8 Ports mit 15,4WIEEE 802.3af/at/bt PoE-konform, zur einfachen Bereitstellung und Installation.Unterstützt Web-Konfiguration für PoE-Verwaltung, QoS, VLAN, MSTP, Multi-Broadcast und Port-Verwaltung6KV Überspannungsschutz, 6KV Kontakt / 8KV Luft-ESD-Schutz.

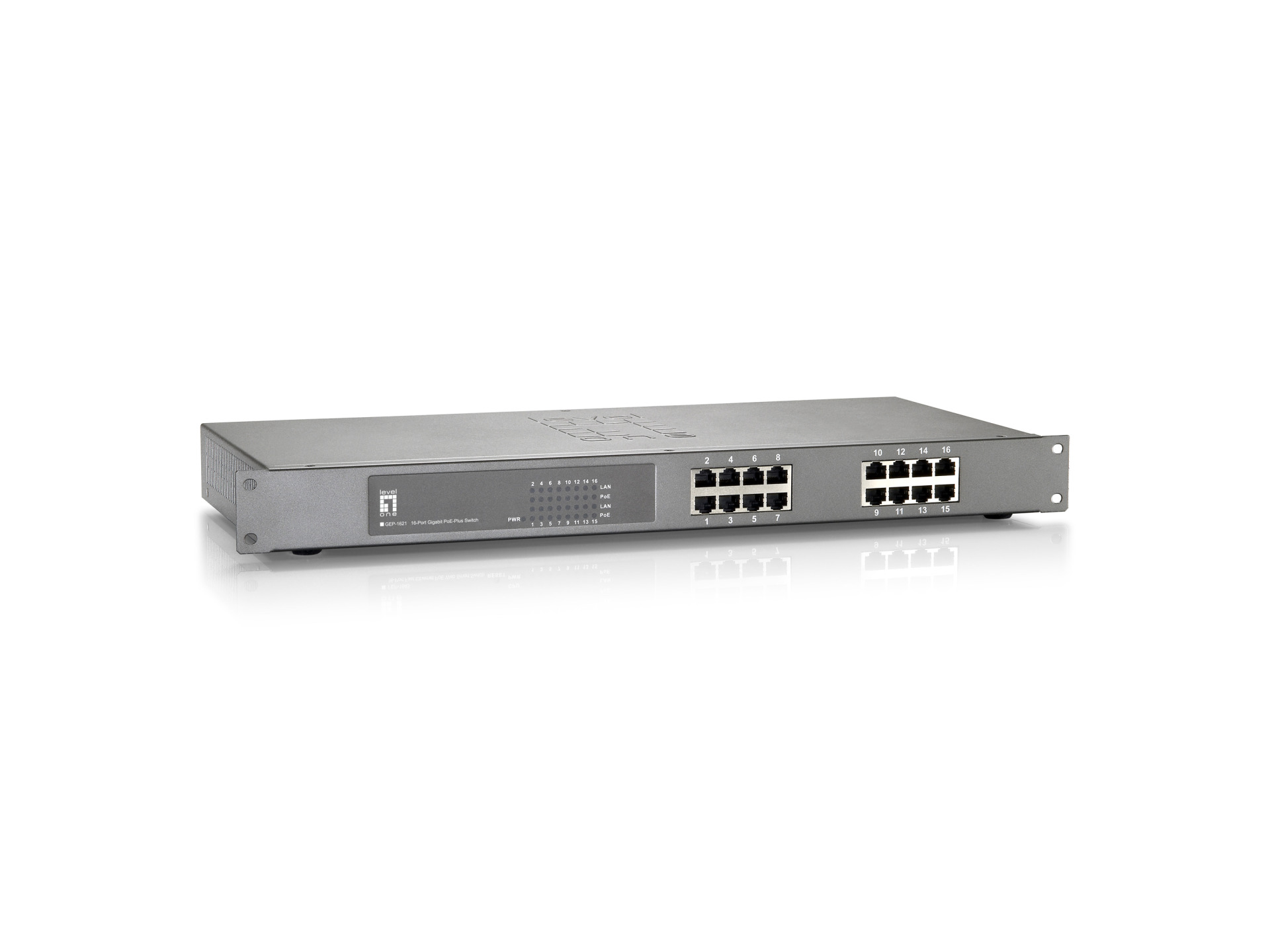

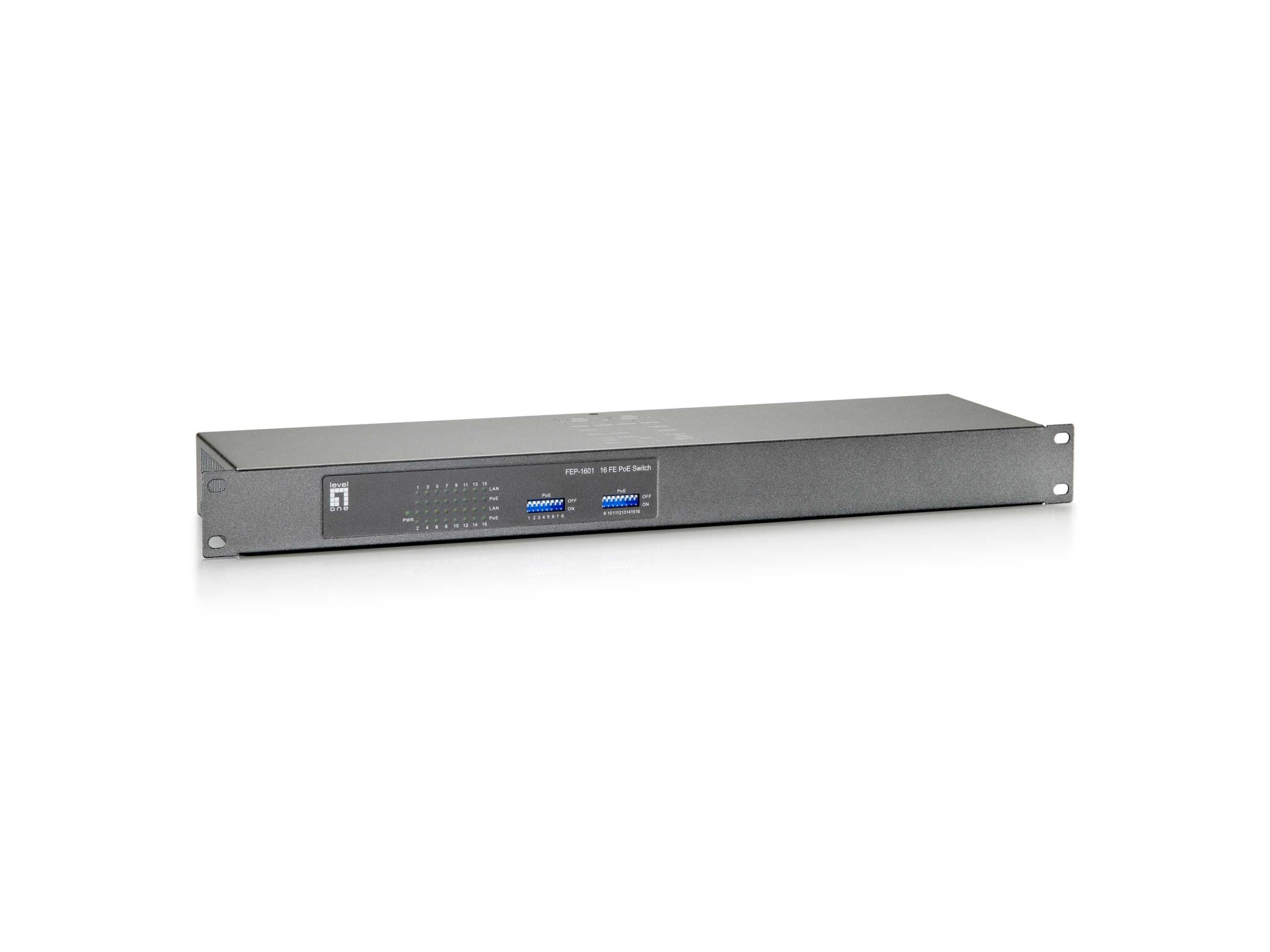

16-Port Gigabit Ethernet PoE+ Switch (240W)
16-Port Gigabit Ethernet PoE+ SwitchPoE: IEEE-802.3af / at PoE compliancePoE up to 30W per port with Auto-PoE detectionFeatures: Autonegotiation, Auto MDI/MDIX and much more19" Metal housing (L x W x H): 480 x 200 x 44 mm

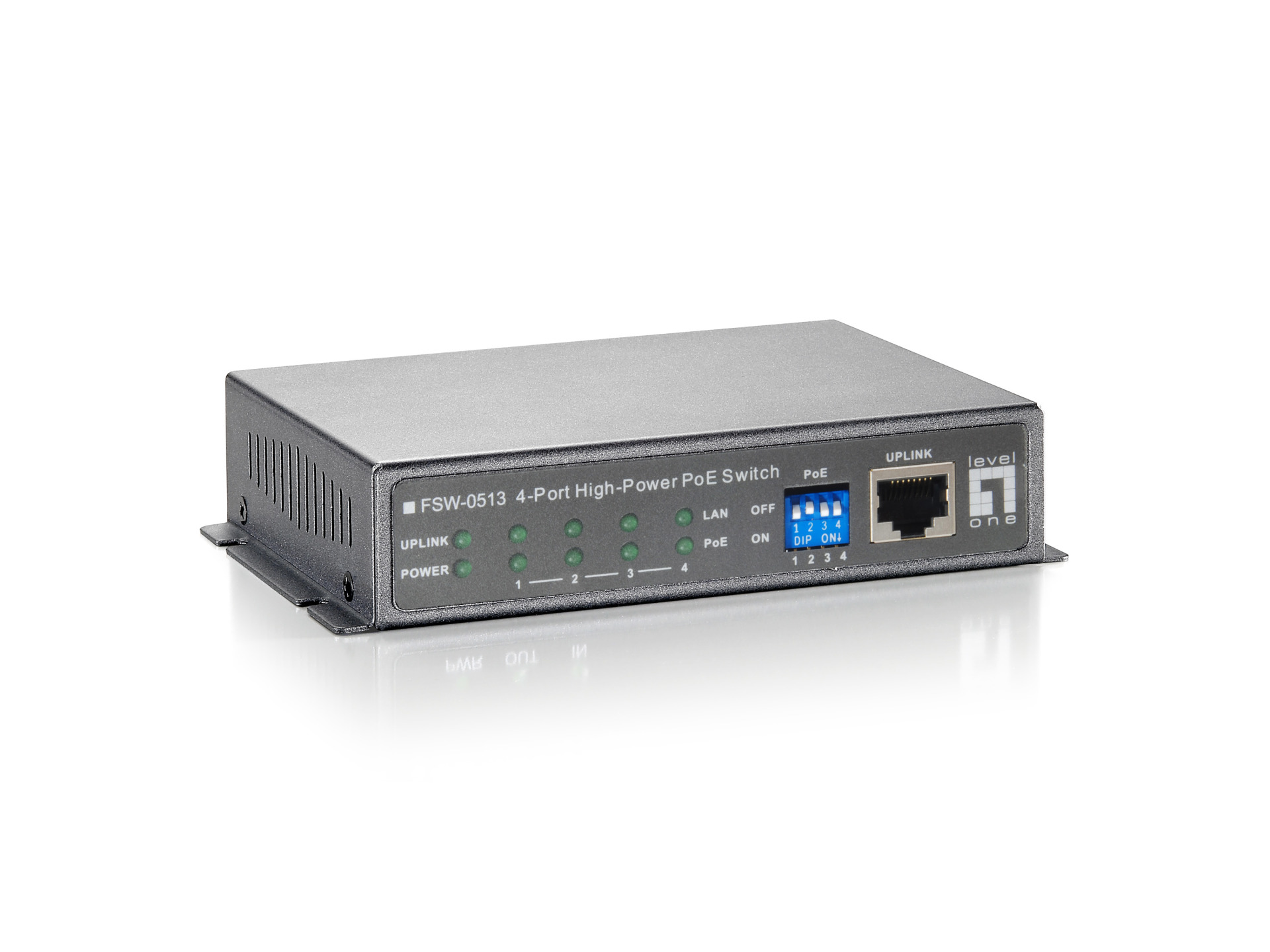

5-Port Fast Ethernet High Power PoE Switch, (120W)
5-Port Fast Ethernet PoE Switch4x PoE Ports + 1x RJ45 Uplink-Port PoE: High Power PoE up to 52 W per portDIP-Switch to control all PoE-portsMax. PoE-Power: 120 WFeatures: Autonegotiation and Auto MDI/MDIXMetal housing fanless (L x W x H): 120 x 90 x 28 mm

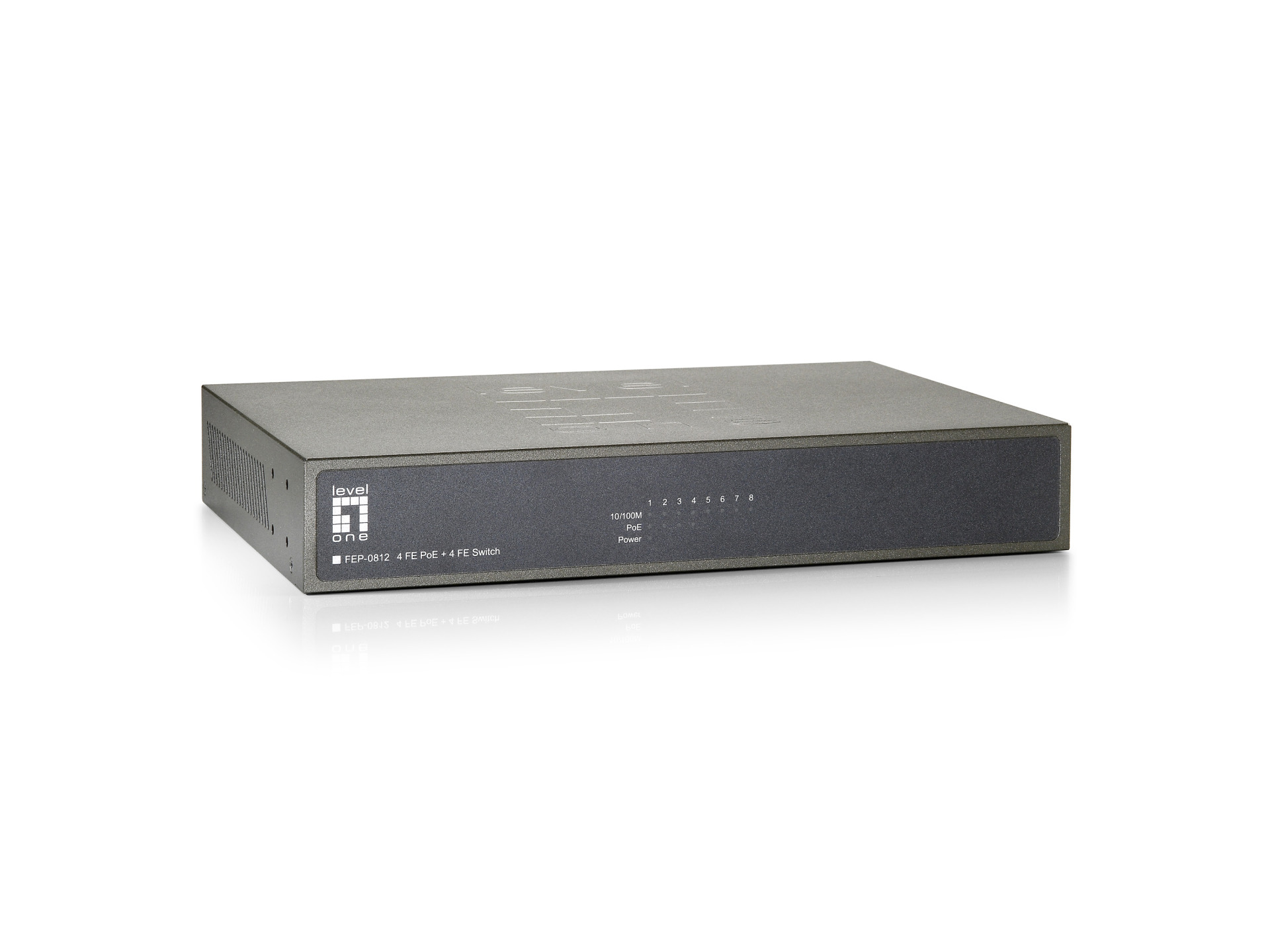

8-Port Fast Ethernet PoE+ Switch, 4x FE PoE+, + 4x FE, (65W)
8-Port Fast Ethernet PoE+ Switch:4x PoE+ Fast Ethernet Ports + 4x Fast Ethernet PortsPoE: IEEE-802.3af / at PoE compliancePoE+ up to 30W per port with Auto-PoE detectionFeatures: Autonegotiation, Auto MDI/MDIX and much moreInternal power supply19" Mounting brackets includedMetal housing (L x W x H): 160 x 122 x 44 mm

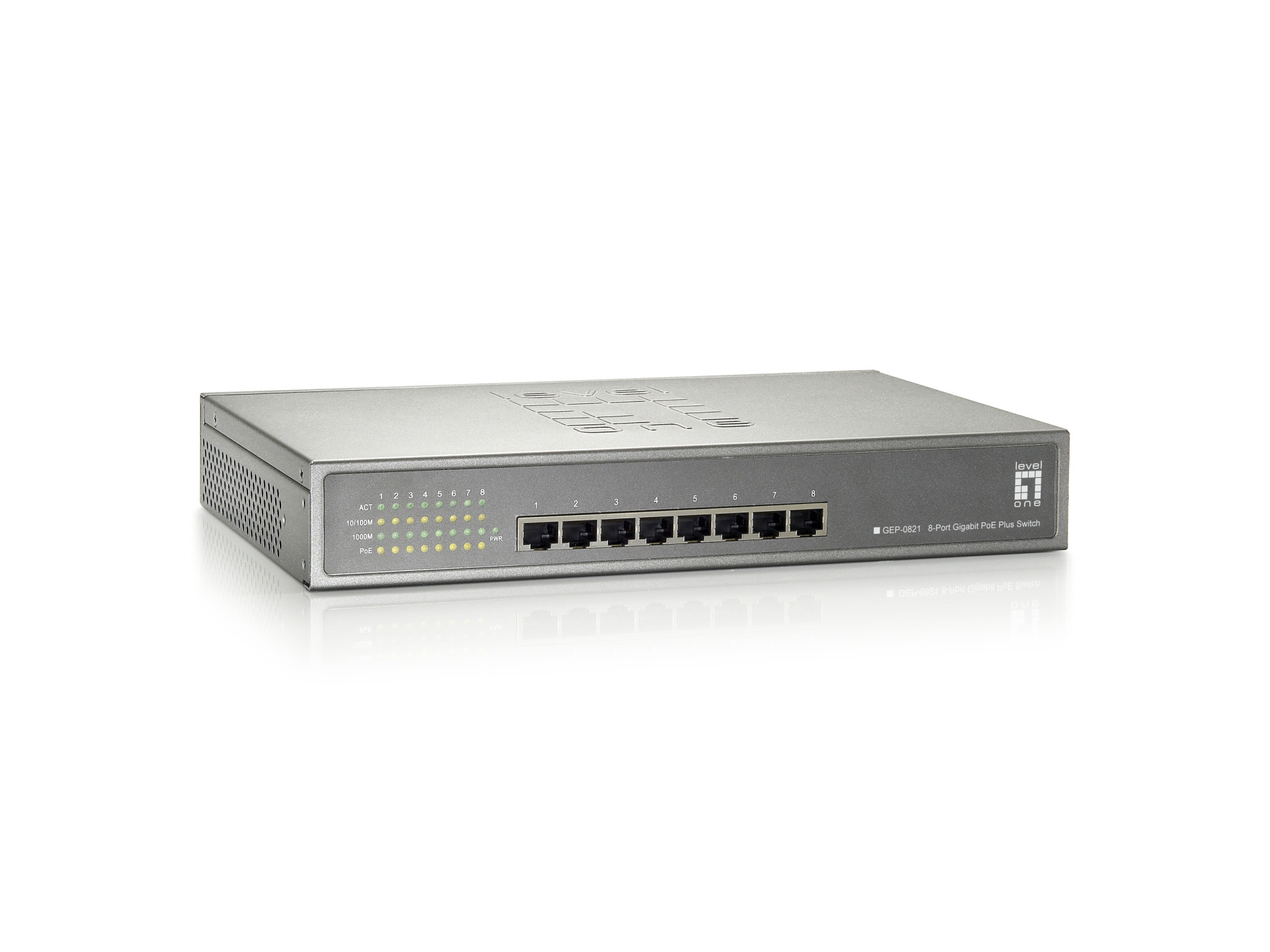

8-Port Gigabit Ethernet PoE+ Switch (123.2W)
The LevelOne GEP-0821 provides 8 x 10/100/1000Mbps ports with IEEE 802.3at PoE plus supported. This switch is IEEE 802.3af/at compliant, and provides power and data over a single Ethernet cable to any PoE device, with total power budget of 123.2W, up to 30W per port. Together with Energy Efficient Ethernet (IEEE 802.3az) standard compliant, it substantially lower power consumption during periods of low-link utilization. Moreover, supports Gigabit Ethernet connectivity with 9K jumbo frames for network performing enhancement. Ideal for small businesses that prefer an affordable solution for PoE deploying infrastructure.

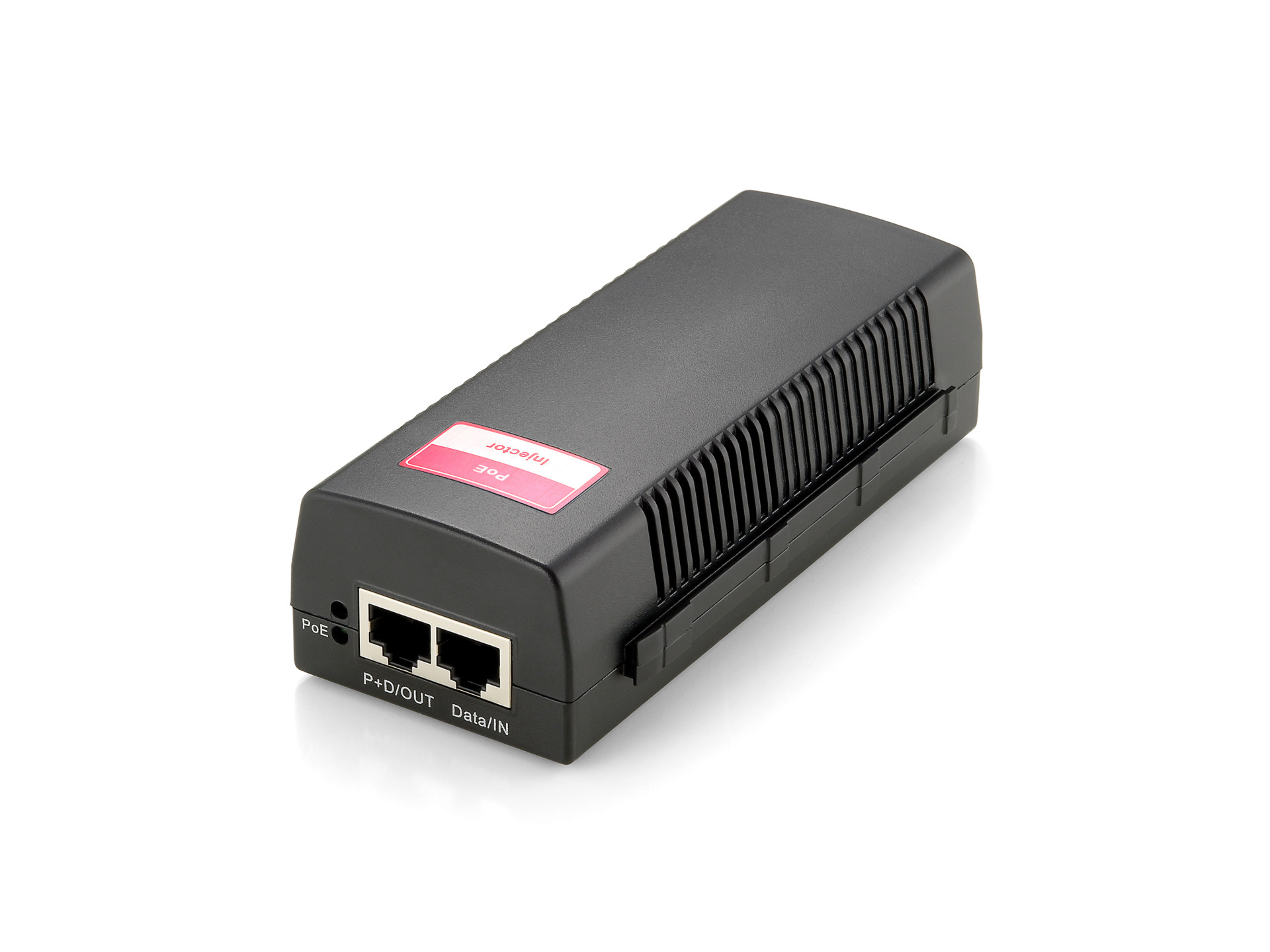

Fast Ethernet PoE Injector 15.4W
1 Fast Ethernet Port DATA IN und1 Fast Ethernet Port DATA + PoE OUT bis zu 15.4 WIEEE-802.3af PoE kompatibelMidSpan-Geräte können, unabhängig von den verwendeten Switch-Typen, in jedes Netzwerk eingespeist werdenDiagnose LEDsKunststoffgehäuse lüfterlos (L x B x H): 166 x 51,3 x 87,9 mm

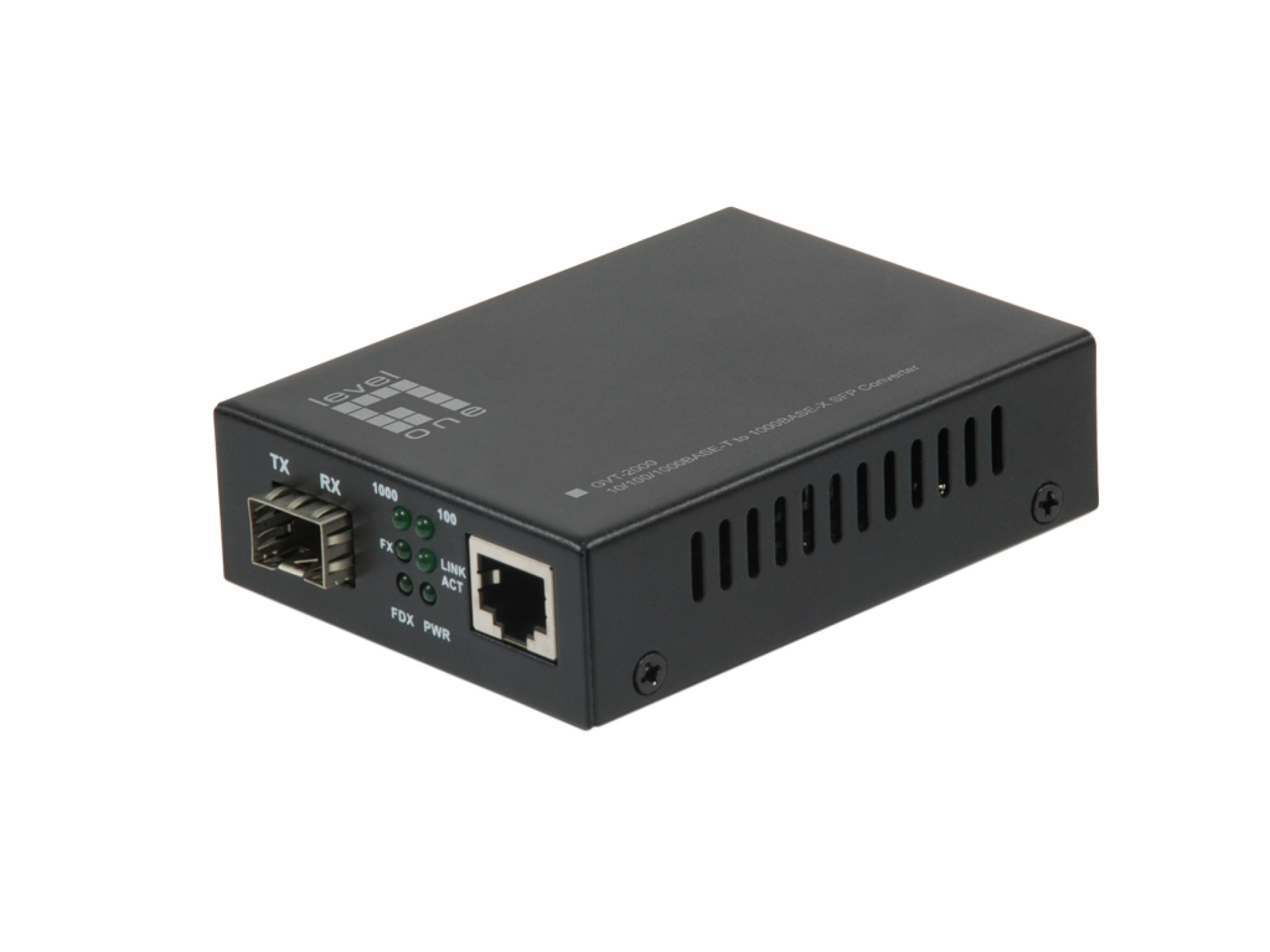

Gigabit Ethernet PoE PD Media Converter, 10/100/1000T RJ45 - SFP
Powered Device Gigabit Media Converter with PoE/PoE+ and SFP slotSupports PoE standard IEEE802.3af/at (PD device = powered device)SFP slot with support for MiniGBICs 1000SX or 1000LXWith dip switch for advanced configurationDiagnostic LEDsPower supply not included, because of Power over Ethernet (PoE)Metal housing fanless (L x W x H): 94 x 71 x 26 mm
Gigabit Ethernet PoE PSE Media Converter, 10/100/1000T RJ45 - SFP
Power Sourcing Equipment (PSE) Gigabit Media Converter with SFP slotThe Media Converter offers PoE+ via the RJ45-port to supply devices (e.g. PoE-cameras) with powerIEEE-802.3af / at PoE-PSESFP slot supports MiniGBIC for Gigabit 1000BaseXDiagnostic LEDsMetal housing fanless (W x D x H): 70 x 94 x 26 mm

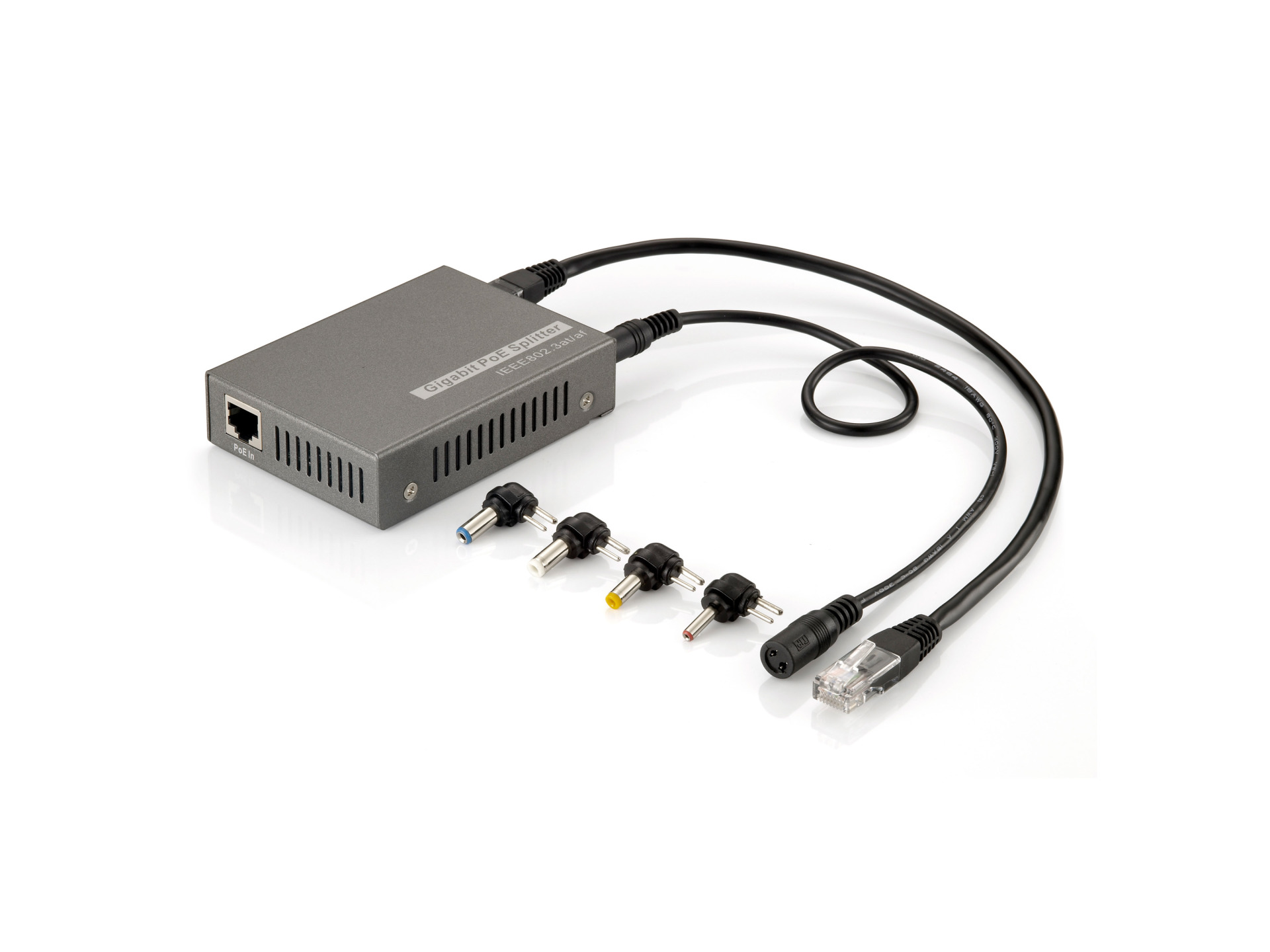

Gigabit Ethernet PoE+ Splitter 30W
Compact splitter supports Gigabit Ethernet speed Automatically detects PoE terminals and supplies inline power Easily install non-PoE devices where a power outlet is not available Reduce installation and network equipment costs Safeguards network device with short circuit protection Adjustable DIP switch for 5V, 9V, or 12V output Intergrates Non-PoE devices with Power Over Ethernet support Auto-sensing power drawn from 802.3af / 802.3at power source equipment(PSE) devices Supplies power up to 25 watts Provides Interchangeable tipsMetal housing (L x B x H): 60 x 92 x 27 mm
