Universal Cable U-DQ (ZN)BH MM OM1
U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH black 7.0mm
Varenummer:
54304.1
EAN Nr.:
4049759072308
Produktinformation til U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH black 7.0mm
Application:
For fixed installation indoor and outdoor
In cable ducts, tubes and interconnections
Mechanical installation by winch is permitted only when using force meters with recording function
Not suitable for underground laying (direct buried)
Characteristics:
Universale cable
Suitable for connector assembly
The cable diameter can vary
For fixed installation indoor and outdoor
In cable ducts, tubes and interconnections
Mechanical installation by winch is permitted only when using force meters with recording function
Not suitable for underground laying (direct buried)
Characteristics:
Universale cable
Suitable for connector assembly
The cable diameter can vary
Tekniske egenskaber

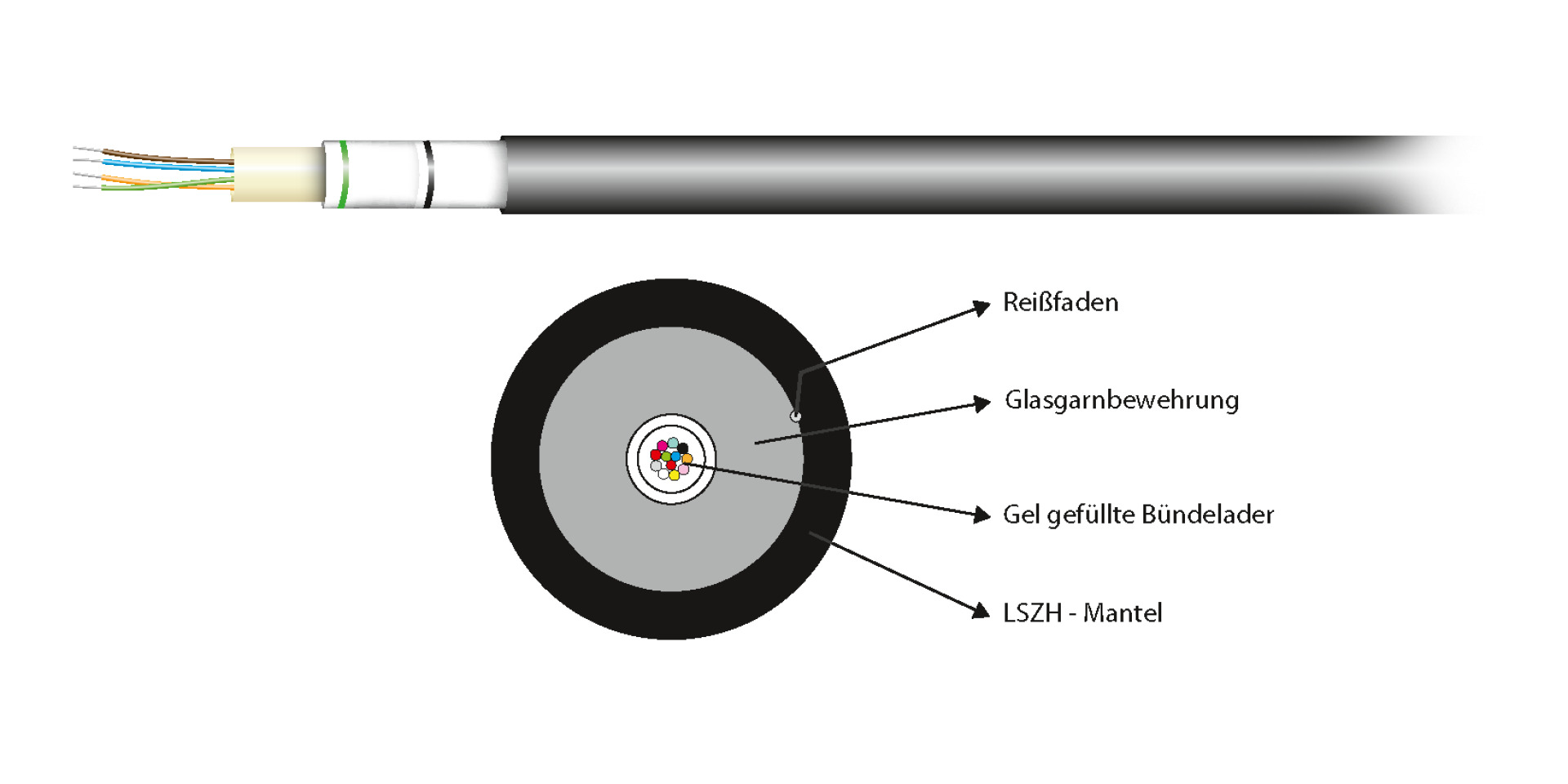

| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | Innen/Außen |
| Bewehrung: | Ja |
| Bündelader Ø: | bis 24 Fasern: 4,0 mm |
| Bündelader Ø: | Bis 12 Fasern: 3,5 |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3.5 |
| Dämpfung max. (dB/km) 1300nm: | 1.5 |
| Einblasbar: | Nein |
| Faserart: | Multimode 62,5/125 |
| Faserfarben: | orange |
| Faserfarben: | türkis |
| Faserfarben: | weiß |
| Faserfarben: | grün |
| Faserfarben: | grau |
| Faserfarben: | violett |
| Faserfarben: | schwarz |
| Faserfarben: | rosa |
| Faserfarben: | gelb |
| Faserfarben: | rot |
| Faserfarben: | blau |
| Faserfarben: | braun |
| Faserkategorie: | OM1 |
| Flammwidrig: | nach EN 60332-3-24 |
| Funktionserhalt: | nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Nein |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 150 N/dm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 850nm (Brechzahl): | 1.496 |
| Rückstreukoeffizient 1300nm (Brechzahl): | 1.491 |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -25 – 70 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Kabel Ø | Kategorie | Zugkraft max. | CPR-Klasse | Anzahl der Fasern | Construct | Outer diameter approx. | Bending radius | VDE-Name | Weight | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54304.1 | U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH black 7.0mm | 7,0 mm | OM1 | 1750 N | Dca | 4 | 4G ( 1 x 4 ) Multimode OM1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 4G62.5/125 | 55 kg/km | |
| 54308.1 | U-DQ(ZN)BH OM1 8G (1x8) Dca 1750N LSZH black 7.0mm | 7,0 mm | OM1 | 1750 N | Dca | 8 | 8G ( 1 x 8 ) Multimode OM1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 8G62.5/125 | 55 kg/km | |
| 54312.1 | U-DQ(ZN)BH OM1 12G (1x12) Dca 1750N LSZH black 7.0mm | 7,0 mm | OM1 | 1750 N | Dca | 12 | 12G ( 1 x 12 ) Multimode OM1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 12G62.5/125 | 55 kg/km | |
| 54324.1 | U-DQ(ZN)BH OM1 24G (1x24) Dca 1750N LSZH black 7.5mm | 7,5 mm | OM1 | 1750 N | Dca | 24 | 24G ( 1 x 24 ) Multimode OM1 | 7.5 mm | 150 mm | U-DQ(ZN)BH 24G62.5/125 | 60 kg/km |
Producentangivelse
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
