U-DQ(ZN)BH 9/125µ G657A1 1750N

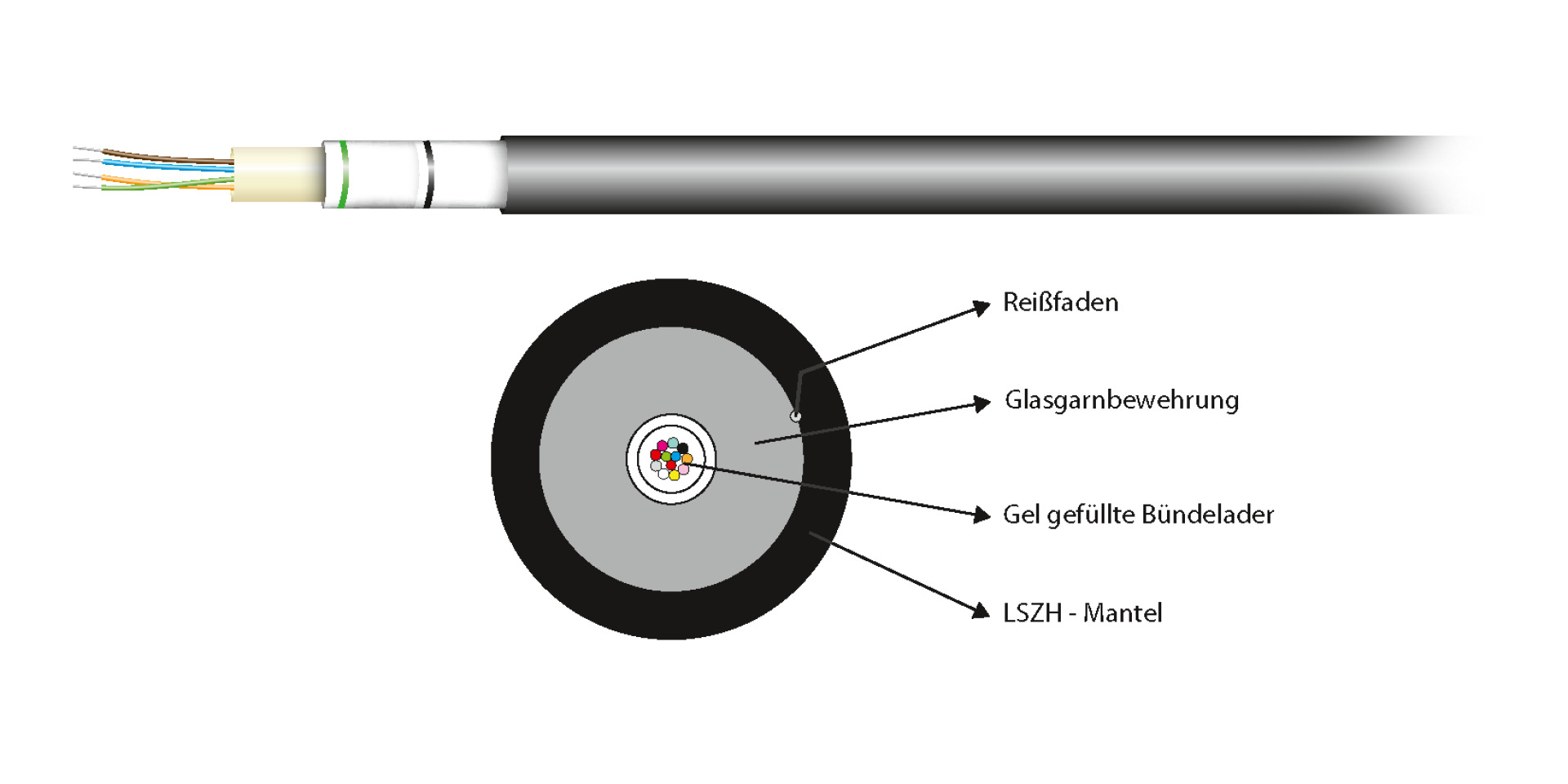

INFRALAN® U-DQ(ZN)BH OS2 4E (1x4) Dca 1750N LSZH black 7.0mm G657A1
Varenummer:
54404.1L-CPR
EAN Nr.:
4049759180508
Produktinformation til INFRALAN® U-DQ(ZN)BH OS2 4E (1x4) Dca 1750N LSZH black 7.0mm G657A1
Application:
For fixed installation indoor and outdoor
In cable ducts, tubes and interconnections
Mechanical installation by winch is permitted only when using force meters with recording function
Not suitable for underground laying (direct buried)
Characteristics:
Universale cable
Suitable for connector assembly
The cable diameter can vary
For fixed installation indoor and outdoor
In cable ducts, tubes and interconnections
Mechanical installation by winch is permitted only when using force meters with recording function
Not suitable for underground laying (direct buried)
Characteristics:
Universale cable
Suitable for connector assembly
The cable diameter can vary
Tekniske egenskaber
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | Innen/Außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | bis 24 Fasern: 4,0 mm |
| Bündelader Ø: | Bis 12 Fasern: 3,5 |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 1310nm: | 0,36 |
| Dämpfung max. (dB/km) 1550nm: | 0.22 |
| Einblasbar: | Nein |
| Faserart: | Singlemode 9/125 |
| Faserfarben: | orange |
| Faserfarben: | türkis |
| Faserfarben: | weiß |
| Faserfarben: | grün |
| Faserfarben: | grau |
| Faserfarben: | violett |
| Faserfarben: | schwarz |
| Faserfarben: | rosa |
| Faserfarben: | gelb |
| Faserfarben: | rot |
| Faserfarben: | blau |
| Faserfarben: | braun |
| Faserkategorie: | OS2 G657A1 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-3-24 |
| Funktionserhalt: | nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Nein |
| Längswasserdichtigkeit: | 3/24 m/h |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 1500 N/dm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 1310nm (Brechzahl): | 1,4676 |
| Rückstreukoeffizient 1550nm (Brechzahl): | 1,4682 |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -25 – 70 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Kabel Ø | Kategorie | Anzahl der Fasern | Zugkraft max. | CPR-Klasse | Construct | Outer diameter approx. | Bending radius | VDE-Name | Weight | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54404.1L-CPR | INFRALAN® U-DQ(ZN)BH OS2 4E (1x4) Dca 1750N LSZH black 7.0mm G657A1 | 7,0 mm | OS2 | 4 | 1750 N | Dca | 04E ( 1 x 4 ) Singlemode G.657.A1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 4E9/125 | 55 kg/km | |
| 54408.1L-CPR | INFRALAN® U-DQ(ZN)BH OS2 8E (1x8) Dca 1750N LSZH black 7.0mm G657A1 | 7,0 mm | OS2 | 8 | 1750 N | Dca | 08E ( 1 x 8 ) Singlemode G.657.A1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 8E9/125 | 55 kg/km | |
| 54412.1L-CPR | INFRALAN® U-DQ(ZN)BH OS2 12E (1x12) Dca 1750N LSZH black 7.0mm G657A1 | 7,0 mm | OS2 | 12 | 1750 N | Dca | 12E ( 1 x 12 ) Singlemode G.657.A1 | 7.0 mm | 140 mm | U-DQ(ZN)BH 12E9/125 | 55 kg/km | |
| 54424.1L-CPR | INFRALAN® U-DQ(ZN)BH OS2 24E (1x24) Dca 1750N LSZH black 7.5mm G657A1 | 7,5 mm | OS2 | 24 | 1750 N | Dca | 24E (1 x 24) Singlemode G.657.A1 | 7.5 mm | 150 mm | U-DQ(ZN)BH 24E9/125 | 60 kg/km |
Producentangivelse
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de
