Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m
Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m
Varenummer:
O8341L100OM3
Produktinformation til Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

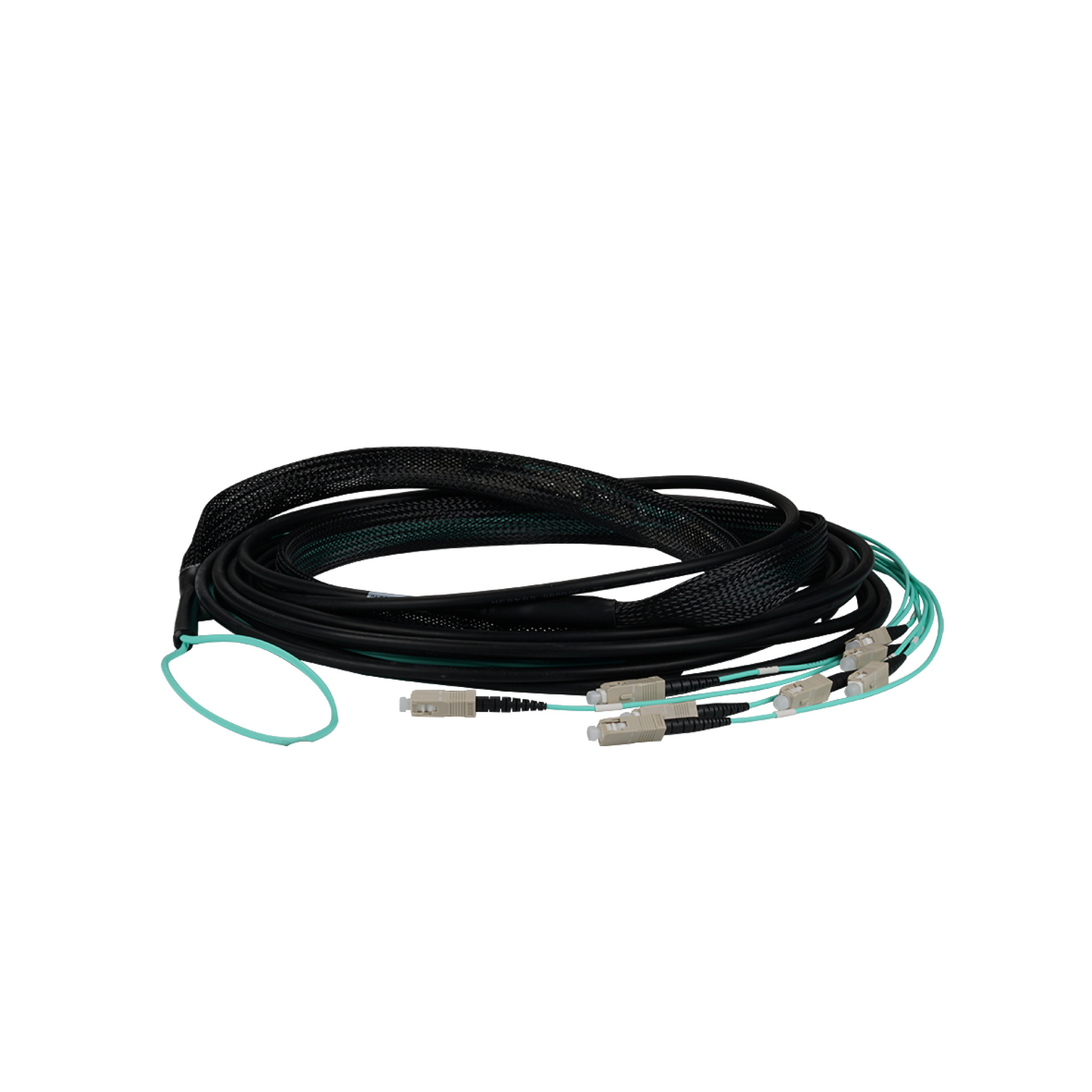

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert

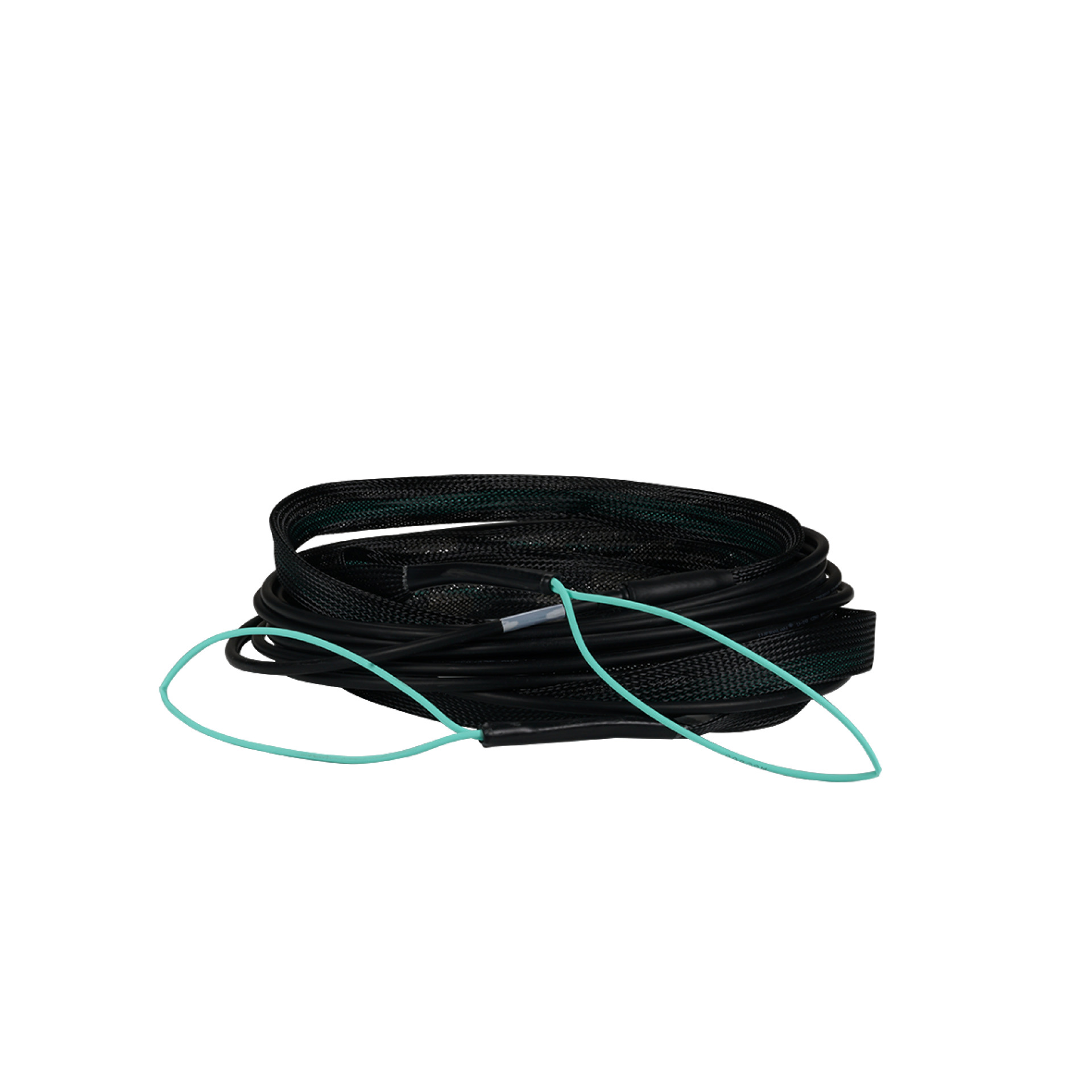

Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

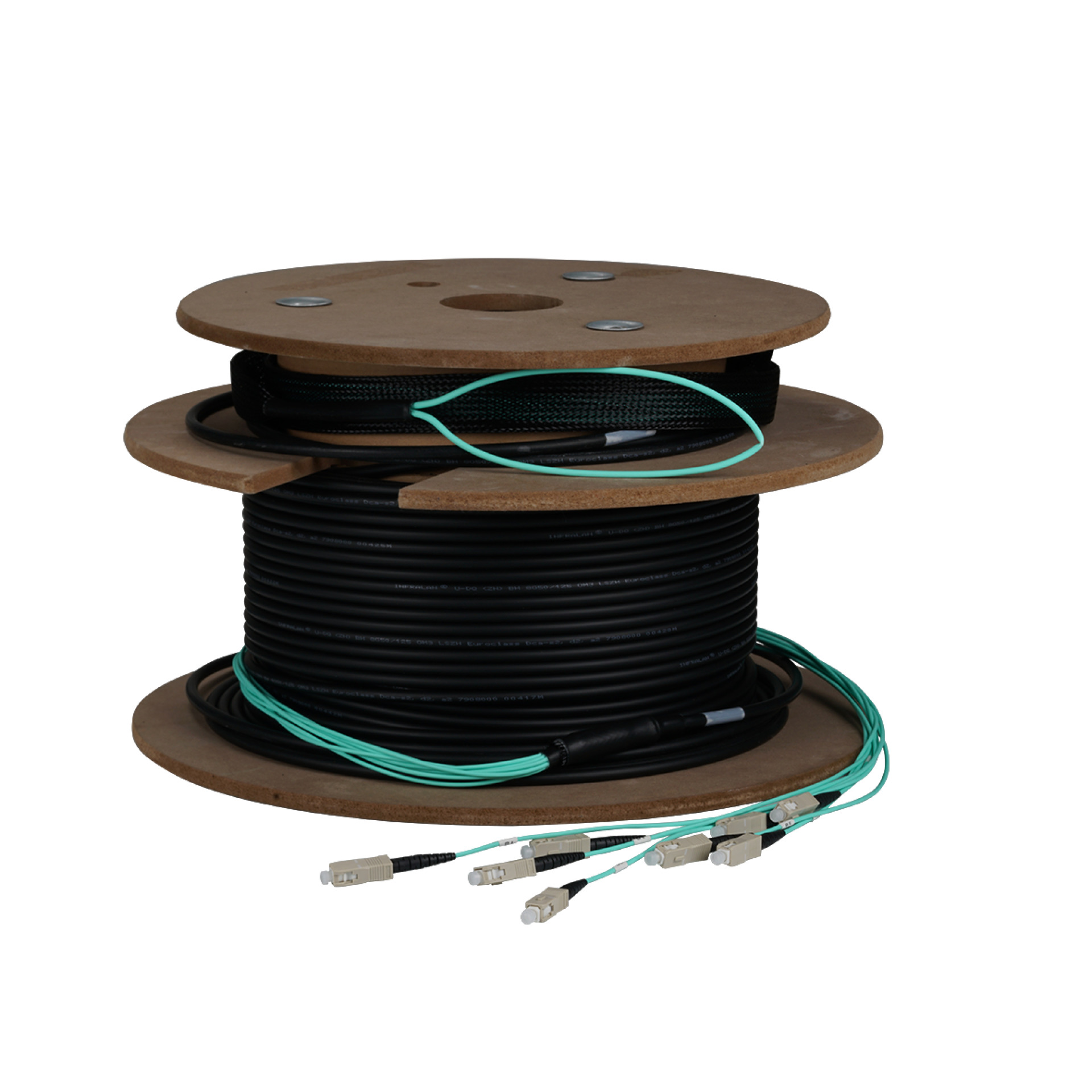

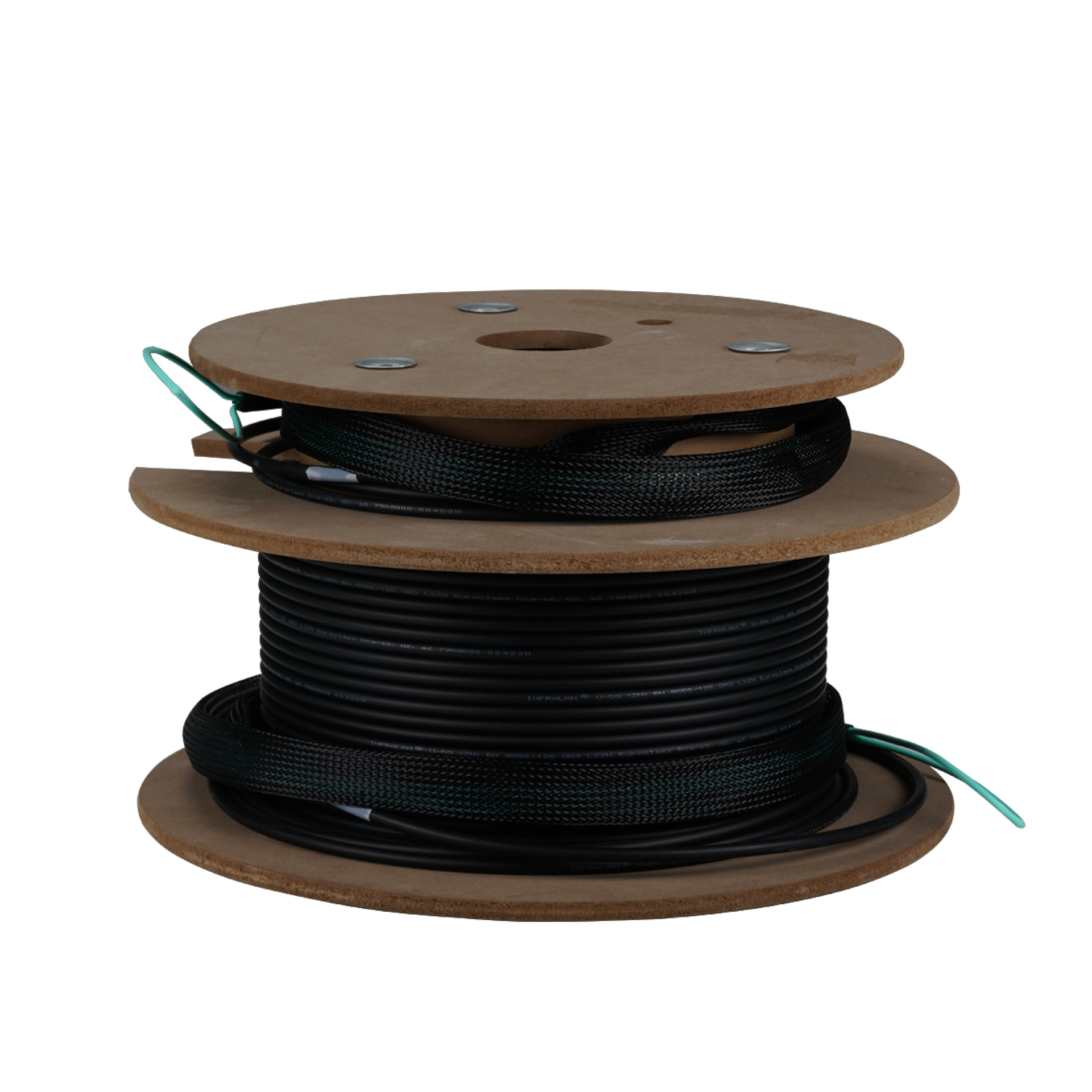

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Tekniske egenskaber
| APC-version: | False |
|---|---|
| Anti-kink sleeve: | put-on |
| Bend optimized fiber: | OM3 acc. to IEC60793-2-10 type A1a.2 and A1a.3 |
| Cable Conform to Standard: | IEC 60793-2 |
| Cable Construction: | Multifiber |
| Cable type: | U-DQ (ZN) BH |
| Cable Ø: | 6.0 mm |
| Category: | OM3 |
| Colour outer sheath: | black |
| Connector Conform to Standard: | IEC 61754-4 |
| Connector colour 1: | beige |
| Connector colour 2: | beige |
| Dimension Cable divider: | 11.5 x 50 mm |
| Fibre type: | Multi mode 50/125 |
| Insertion loss 850nm: | < 0.3 dB |
| Jacket Material: | LSZH |
| Max. Tension: | 200 N |
| Min. Bending radius (Dynamic): | 180 mm |
| Min. Bending radius (Static): | 90 mm |
| Number of fibres: | 12 |
| Operating Temperature: | 0 – 50 °C |
| Quality class Multimode: | A/1 according to IEC-61753-222-2 |
| Storage Temperature: | -20 – 70 °C |
| Type of connector connection 1: | 12 x SC |
| Type of connector connection 2: | 12 x SC |
Varianten
| Art. Nr. | Bezeichnung | Length | Length tolerance | |
|---|---|---|---|---|
| O8341L100OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m | 100.0 m | ±5 % | |
| O8341L120OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 120m | 120.0 m | ±5 % | |
| O8341L130OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 130m | 130.0 m | ±5 % | |
| O8341L150OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 150m | 150.0 m | ±5 % | |
| O8341L180OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 180m | 180.0 m | ±5 % | |
| O8341L180OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 180m | 180.0 m | ±5 % | |
| O8341L190OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 190m | 190.0 m | ±5 % | |
| O8341L200OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 200m | 200.0 m | ±5 % | |
| O8341L20OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 20m | 20.0 m | ±5 % | |
| O8341L30OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 30m | 30.0 m | ±5 % | |
| O8341L30OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 30m | 30.0 m | ±5 % | |
| O8341L40OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 40m | 40.0 m | ±5 % | |
| O8341L60OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 60m | 60.0 m | ±5 % | |
| O8341L70OM3 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM3 70m | 70.0 m | ±5 % | |
| O8341L70OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 70m | 70.0 m | ±5 % | |
| O8341L80OM4 | Trunk cable U-DQ(ZN)BH 12G 50/125, SC/SC OM4 80m | 80.0 m | ±5 % |
