U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24
U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24
Varenummer:
54412.1A-CPR
EAN Nr.:
4049759221645
Produktinformation til U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24
Areas of application:
For connecting buildings
To the campus cabling
For direct burial (according to installation instructions)
For insertion in plastic pipe systems
For installation in cable ducts and on platforms
Saving of splicing work at building entrance
Characteristics:
Easy to process construction
Tearing thread for opening/removing the cable sheath
Gel-free cable construction for clean and quick installation
Small dimensions
High installation stability
Fire behaviour tested and certified according to
Construction Products Ordinance (see Euro Fire Class)
The cable diameter can vary
For connecting buildings
To the campus cabling
For direct burial (according to installation instructions)
For insertion in plastic pipe systems
For installation in cable ducts and on platforms
Saving of splicing work at building entrance
Characteristics:
Easy to process construction
Tearing thread for opening/removing the cable sheath
Gel-free cable construction for clean and quick installation
Small dimensions
High installation stability
Fire behaviour tested and certified according to
Construction Products Ordinance (see Euro Fire Class)
The cable diameter can vary
Tekniske egenskaber

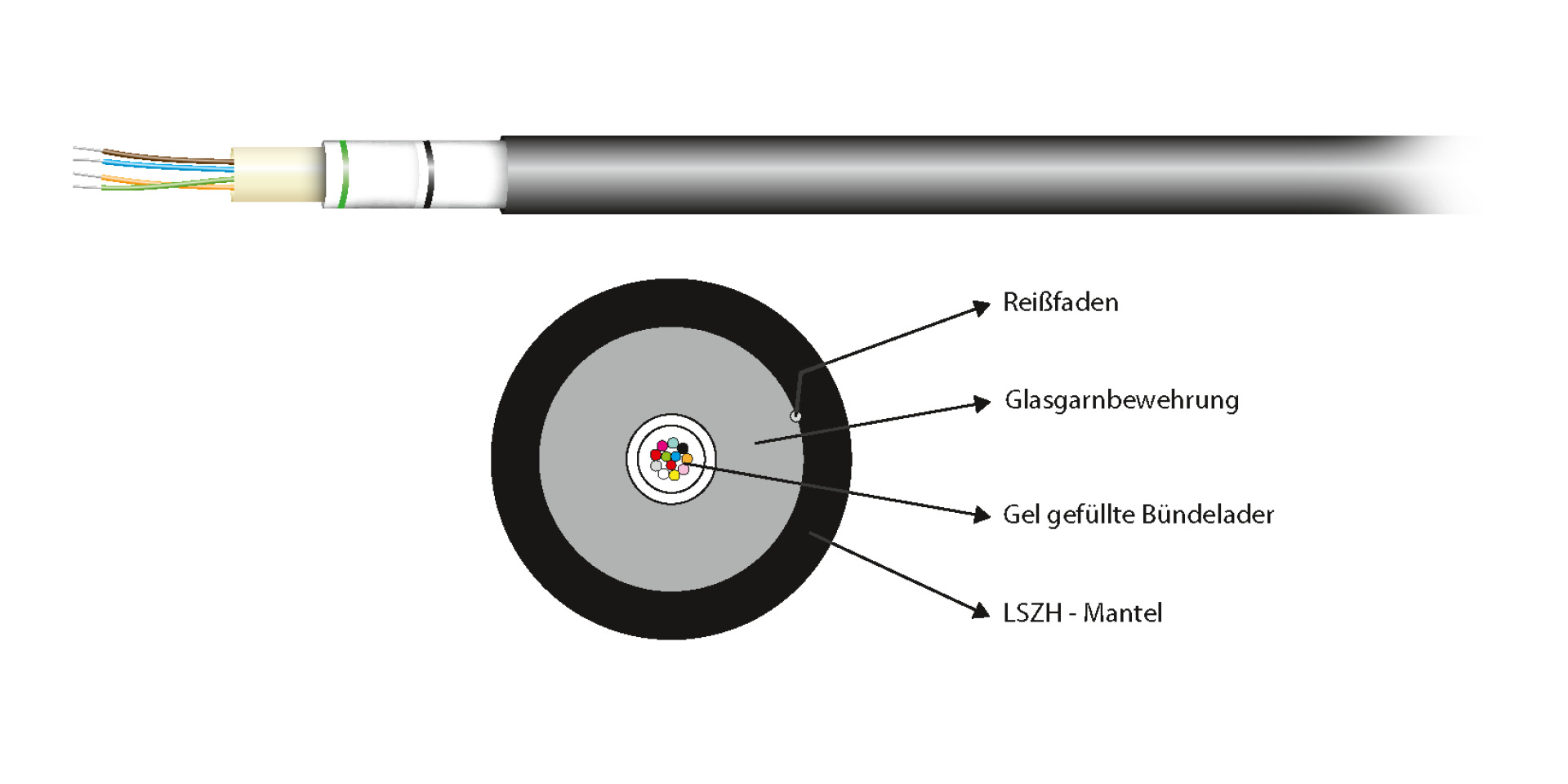

| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | Innen/Außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 1310nm: | 0,36 dB/km |
| Dämpfung max. (dB/km) 1550nm: | 0,22 dB/km |
| Einblasbar: | Nein |
| Faserart: | Singlemode 9/125 |
| Faserfarben: | orange |
| Faserfarben: | türkis |
| Faserfarben: | weiß |
| Faserfarben: | grün |
| Faserfarben: | grau |
| Faserfarben: | violett |
| Faserfarben: | schwarz |
| Faserfarben: | rosa |
| Faserfarben: | gelb |
| Faserfarben: | rot |
| Faserfarben: | blau |
| Faserfarben: | braun |
| Faserkategorie: | OS2 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1 |
| Funktionserhalt: | nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 150 N/cm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 1310nm (Brechzahl): | 1,4676 |
| Rückstreukoeffizient 1550nm (Brechzahl): | 1,4682 |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -40 – 70 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Kategorie | CPR-Klasse | Zugkraft max. | Kabel Ø | Anzahl der Fasern | Aufbau | Außendurchmesser ca. | Biegeradius | VDE-Bezeichnung | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

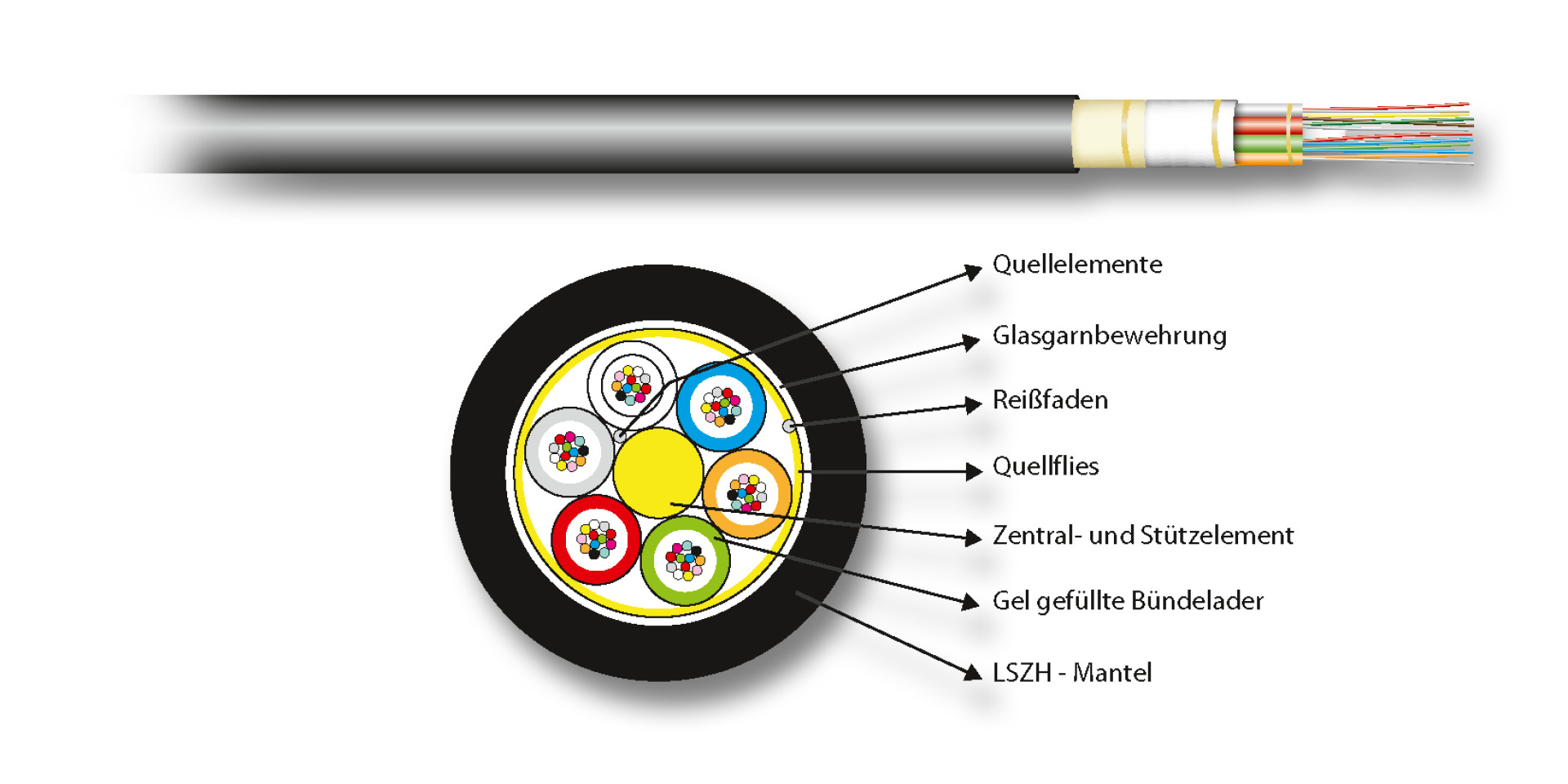

| 54424.1A-CPR | INFRALAN® U-DQ(ZN)BH 2x12E 9/125µ, G657A1, LSZH black CPR Dca | OS2 | Dca | 2000 N | 7,2 mm | 24 | - | - | - | - | - | |
| 54404.1A-CPR | U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24 | OS2 | Dca | 2000 N | 6.0 mm | 4 | 04E ( 1 x 4 ) Singlemode G.657.A1 | 6,0 mm | 60 mm | U-DQ(ZN)BH 4E9/125 | 40 kg/km | |
| 54408.1A-CPR | U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24 | OS2 | Dca | 2000 N | 6.0 mm | 8 | 08E ( 1 x 8 ) Singlemode G.657.A1 | 6,0 mm | 60 mm | U-DQ(ZN)BH 8E9/125 | 40 kg/km | |
| 54412.1A-CPR | U-DQ(ZN)BH 9/125µ G657A1 2000N 4 - 24 | OS2 | Dca | 2000 N | 6.0 mm | 12 | 12E ( 1 x 12 ) Singlemode G.657.A1 | 6,0 mm | 60 mm | U-DQ(ZN)BH 12E9/125 | 40 kg/km |
