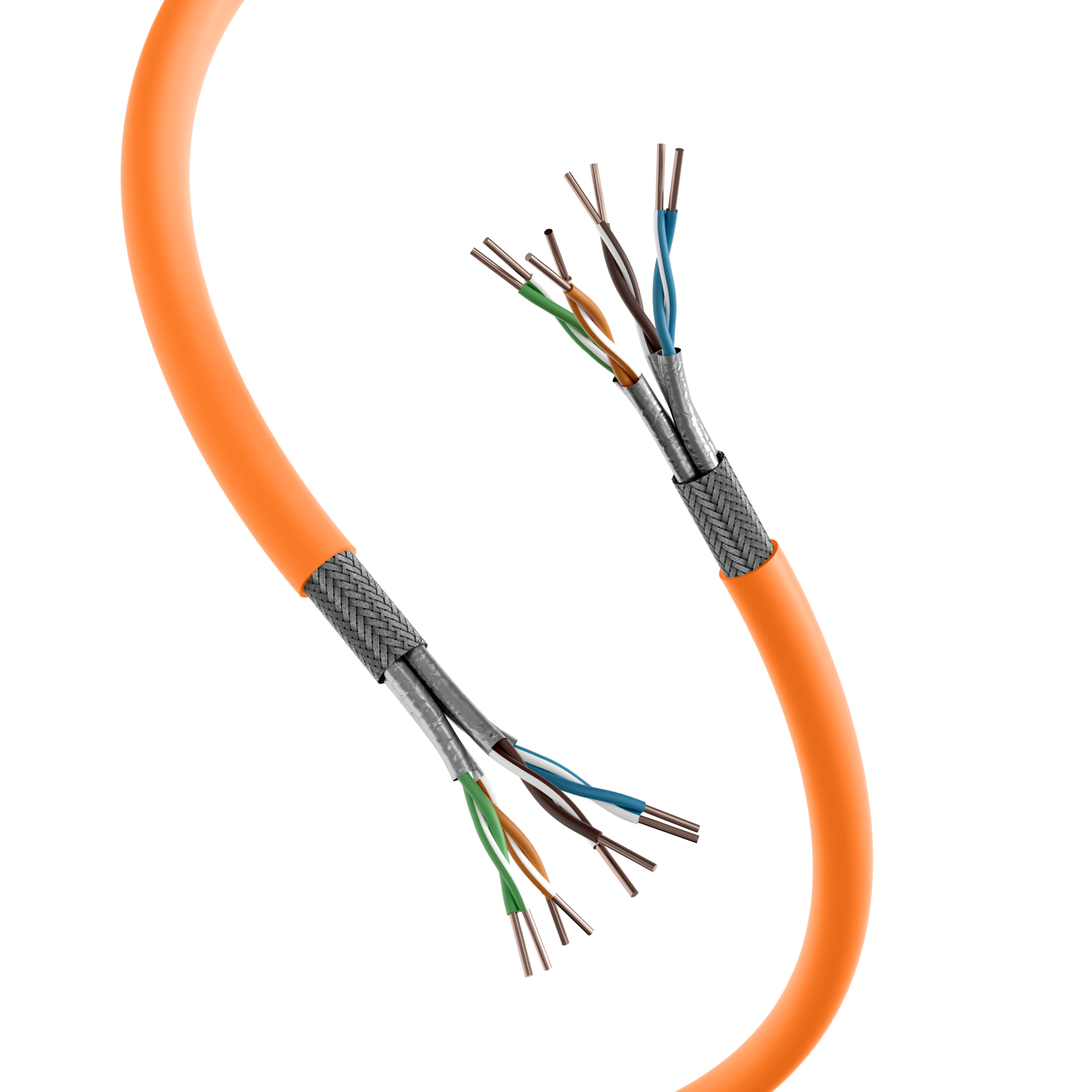

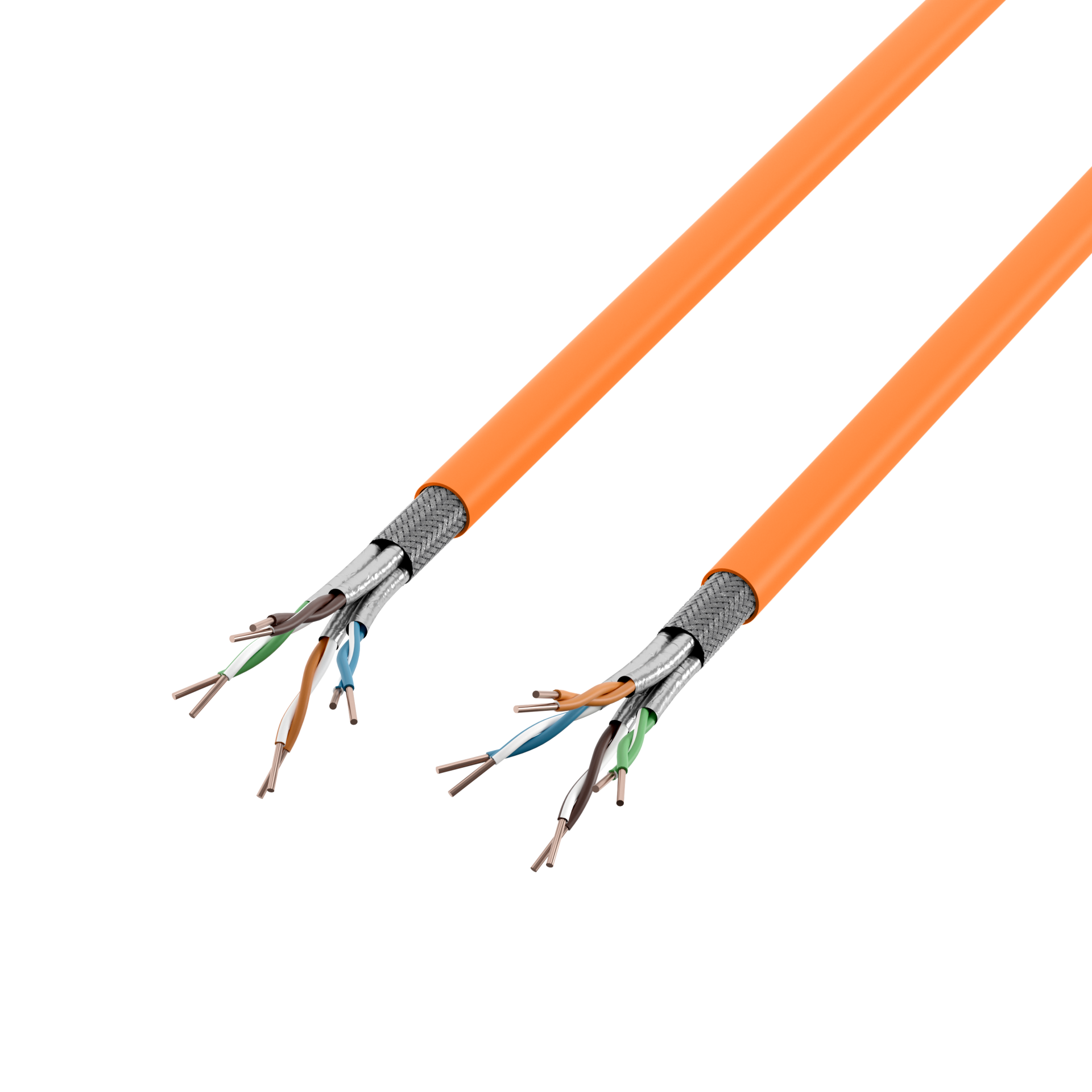

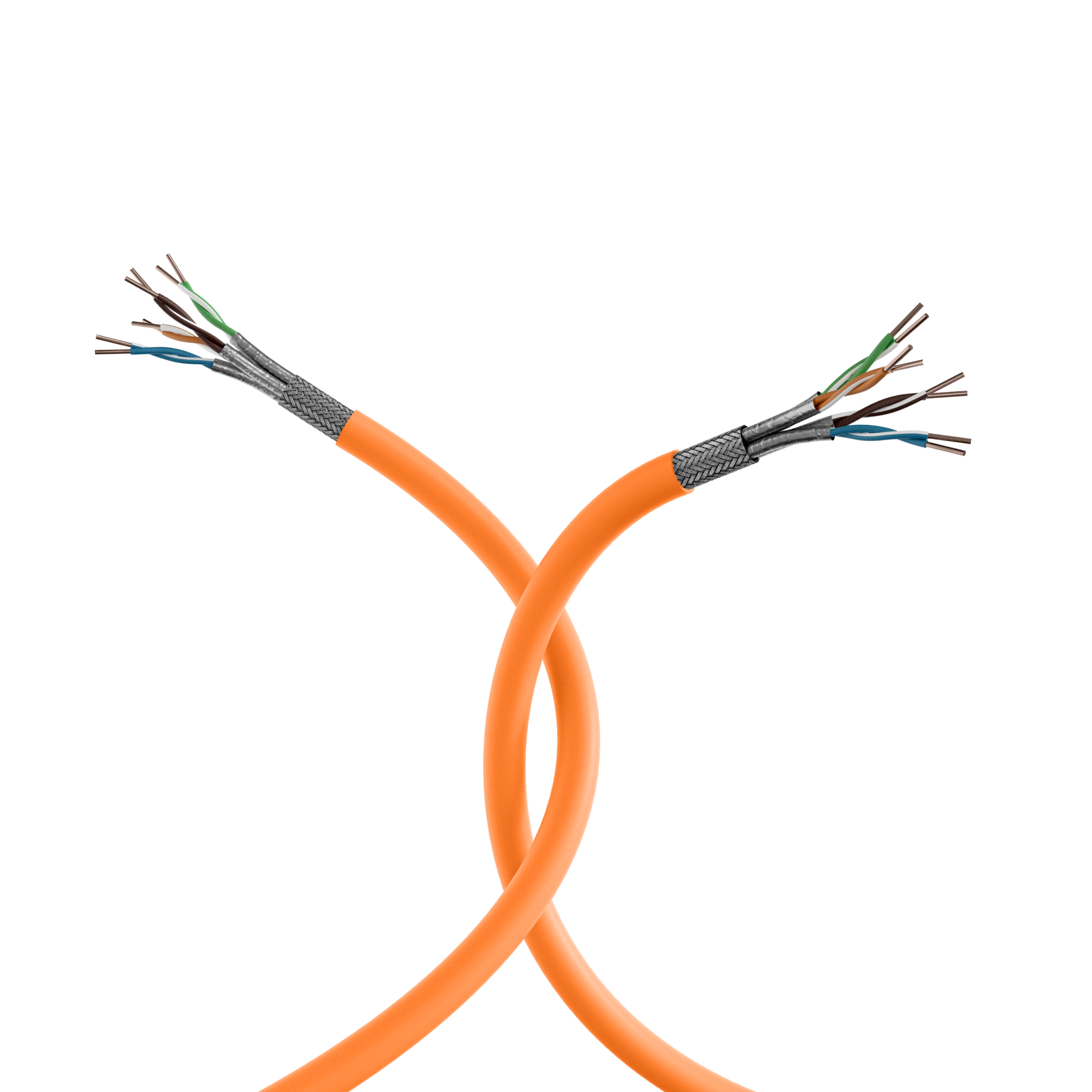

INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca
INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca
Varenummer:
99981.1-CPR
EAN Nr.:
4049759180850
Produktinformation til INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca
The INFRALAN® installation cable 99981.x-CPR is constructed for transmissions up to 1000 MHz and exceeds the requirements of the category 7 with the electrical transmission properties. With this cable transmission rates up to 10 GBit according to IEEE 802.3 are possible. Additional this Cable is certified by GHMT PVP program in simplex version.
Tekniske egenskaber
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | ≥ 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Direktive/Verordnung: | REACH 1907/2006/EC |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Cca |
| Flammwidrig: | nach IEC/EN 60332-3-24 |
| Halogenfrei: | nach EN 50267-2-2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | IEC 61156-5 |
| Kabel: | EN 50288-4-1 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kapazität gegen Erde: | ≤ 1600 pF/km |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 1b |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Leiternennquerschnitt: | 0,26 mm² |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | ≤ 146 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 20 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99981.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 500 | orange | RAL2003 | Simplex | 8 | 500,0 m | 28 kg/km | 58 kg/km | 95 N | 7.5 mm | 0.57 MJ/m | |
| 99981DX.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 2x4P CPR Cca orange, 500m | orange | RAL2003 | duplex | 2x8 | 500,0 m | 56 kg/km | 116 kg/km | 190 N | 7.5 x 15.8 mm | 1.14 MJ/m | |
| 99981.1-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca | orange | RAL2003 | Simplex | 8 | 1,0 m | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | |
| 99981.100-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca | orange | RAL2003 | Simplex | 8 | 100,0 m | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | |
| 99981DX.100-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Cca | orange | RAL2003 | duplex | 2x8 | 100,0 m | 56 kg/km | 116 kg/km | 190 N | 7,5 x 15,8 mm | 1,14 MJ/m |
Sikkerhedsanvisninger
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Producentangivelse
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de
