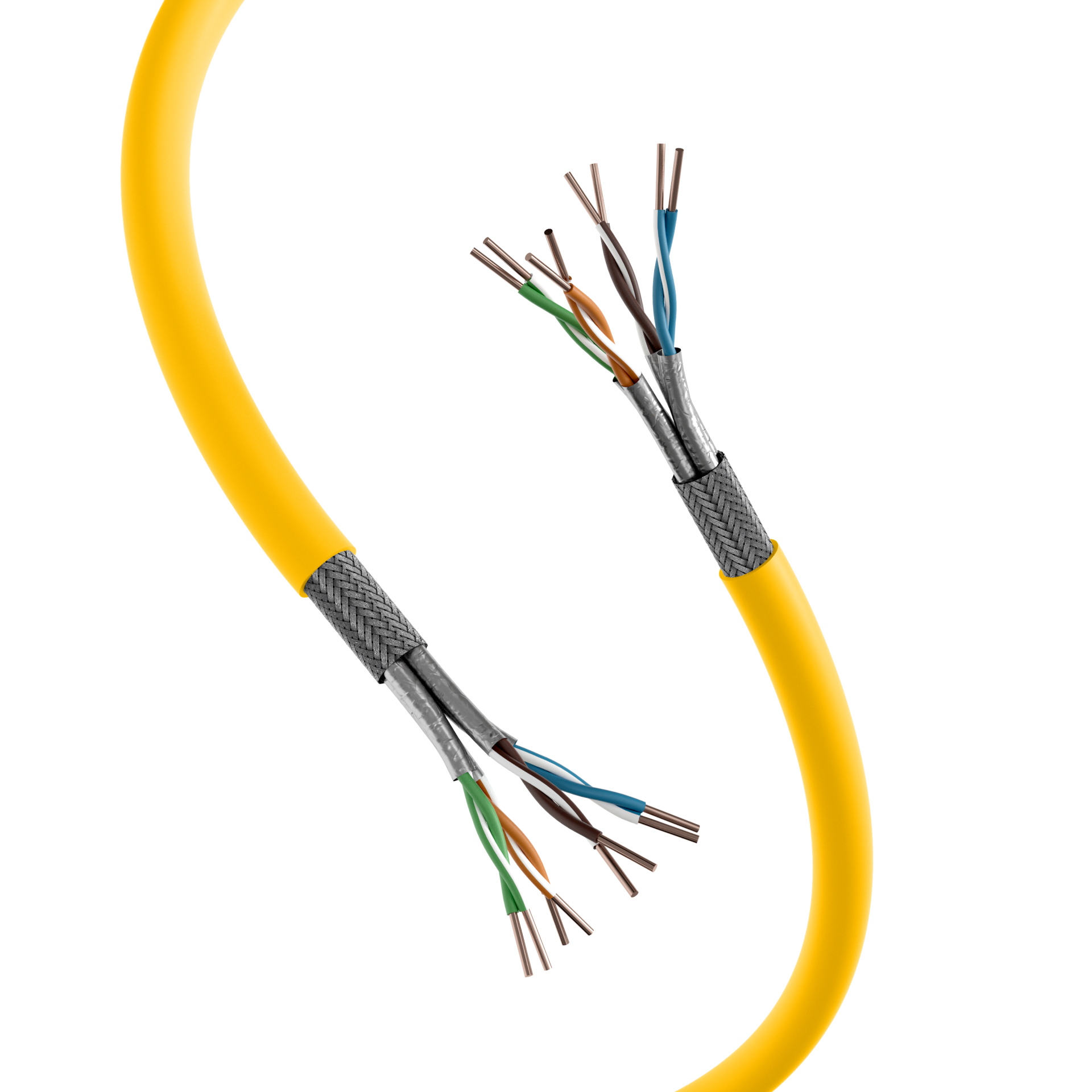

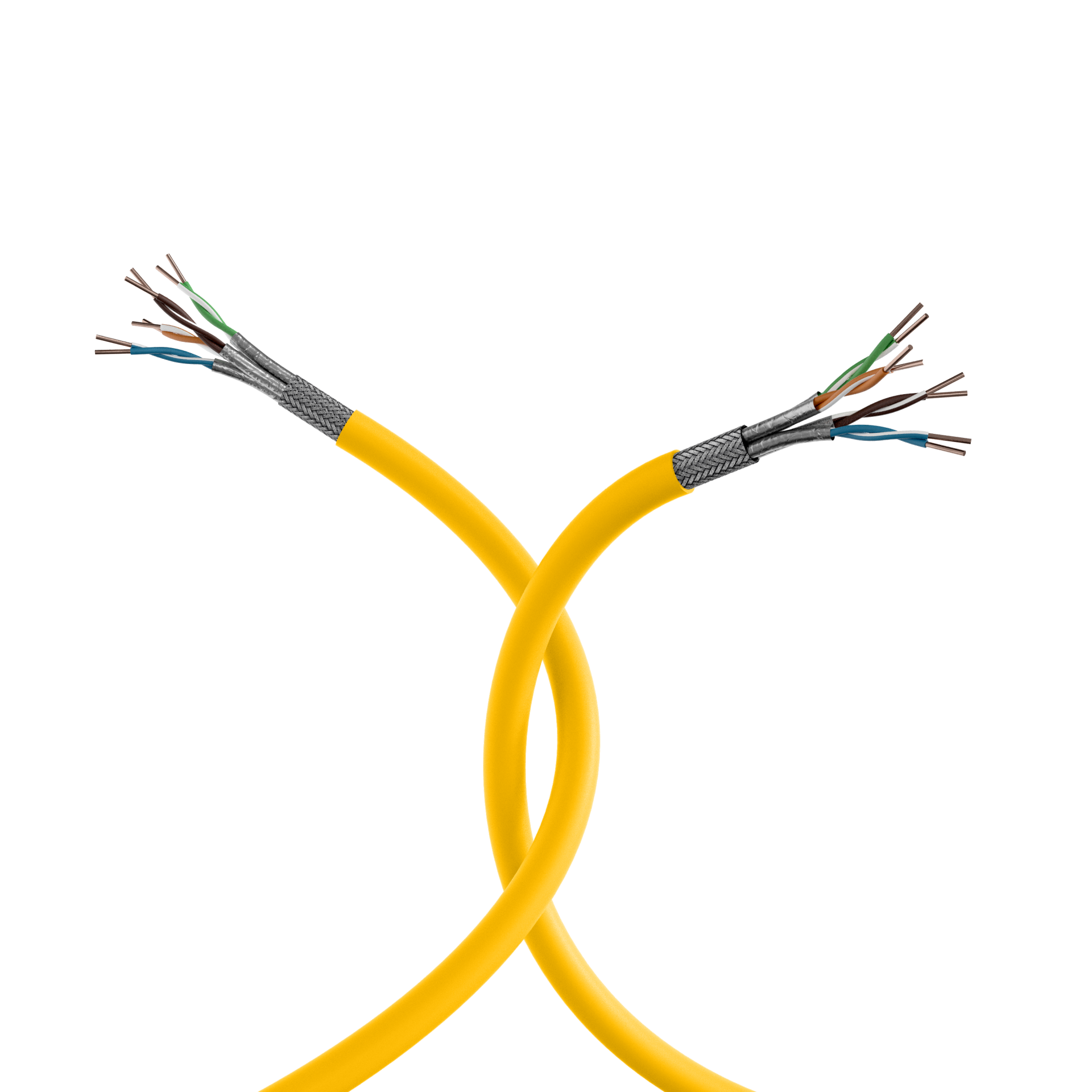

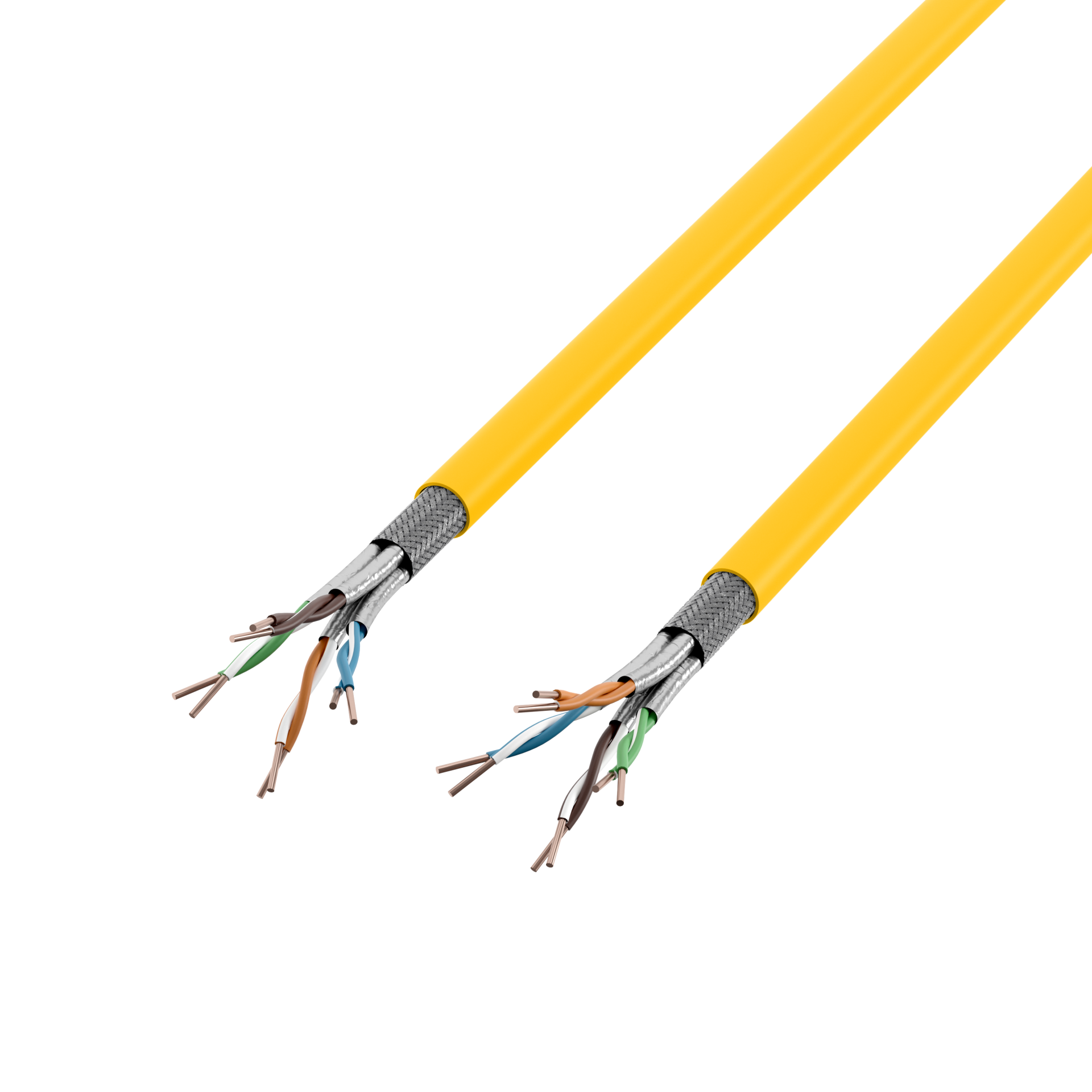

Cat.8.2 Installation Cable S/FTP 2000MHz AWG22
UC FUTURE C22 Cat.8.2 S/FTP 4P 2GHz, LSHF-FR
Varenummer:
99827.1
EAN Nr.:
8717511628198
Produktinformation til UC FUTURE C22 Cat.8.2 S/FTP 4P 2GHz, LSHF-FR
The installation cable 99827.x is constructed for transmissions up to 2000 MHz and exceeds with the electrical transmission properties the requirements of the category 8 and lower. With this cable transmission rates up to 40 GBit according to IEEE 802.3 are possible. Application: Primary (campus), Secondary (riser), Tertiary (horizontal)
Tekniske egenskaber
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 4 x AD |
| Euroklasse: | Dca |
| Flammwidrig: | nach IEC/EN 60332-3-24 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | EN 50288-9-1 |
| Kabel: | IEC 61156-5 |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | nom. 43 nF/km |
| Kategorie: | 8.2 |
| Kopplungsdämpfung: | ≥ 85 dB |
| Kopplungsdämpfung Typ: | Typ 1 |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiterdurchmesser: | 0,64 mm |
| Mantel-Material: | FRNC-C |
| Max. Frequenz: | 2000 MHz |
| NVP-Wert: | 73 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 130 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 30MHz: | 10 mOhm/m |
| Transferimpedanz bei 100MHz: | 20 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 1 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 40Gbit |
Varianten
| Art. Nr. | Bezeichnung | Typ | RAL Farbe | Ader-Zahl | Mantel-Farbe | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99827.1 | UC FUTURE C22 Cat.8.2 S/FTP 4P 2GHz, LSHF-FR | simplex | RAL1021 | 8 | gelb | 1,0 m | 47 kg/km | 80 kg/km | 340 N | 8.5 mm | 674 MJ/km | |
| 99827.500 | Cat.8.2 Installation Cable S/FTP 2000MHz AWG22 | simplex | RAL1021 | 8 | gelb | 500,0 m | 47 kg/km | 80 kg/km | 340 N | 8,5 mm | 674 MJ/km |
