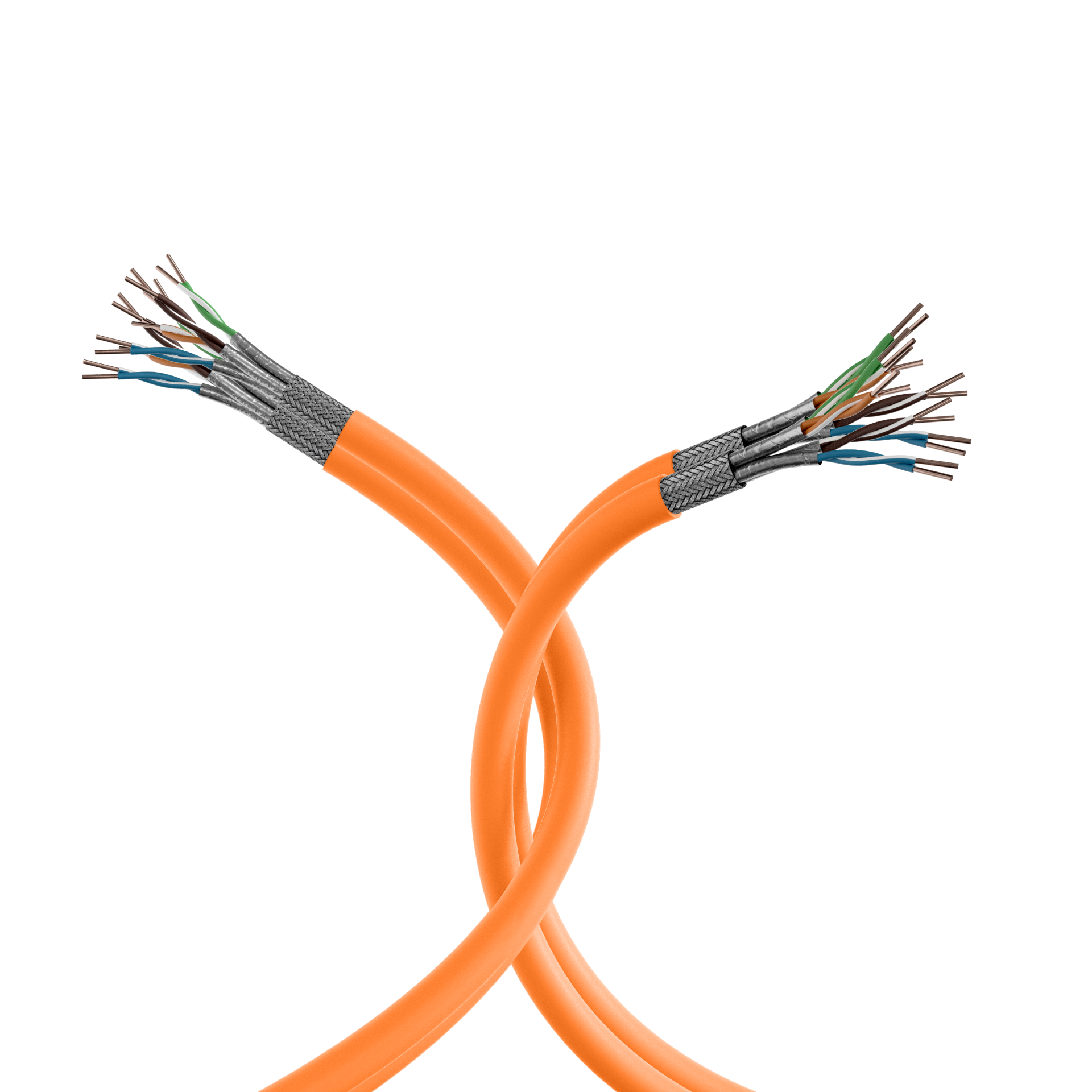

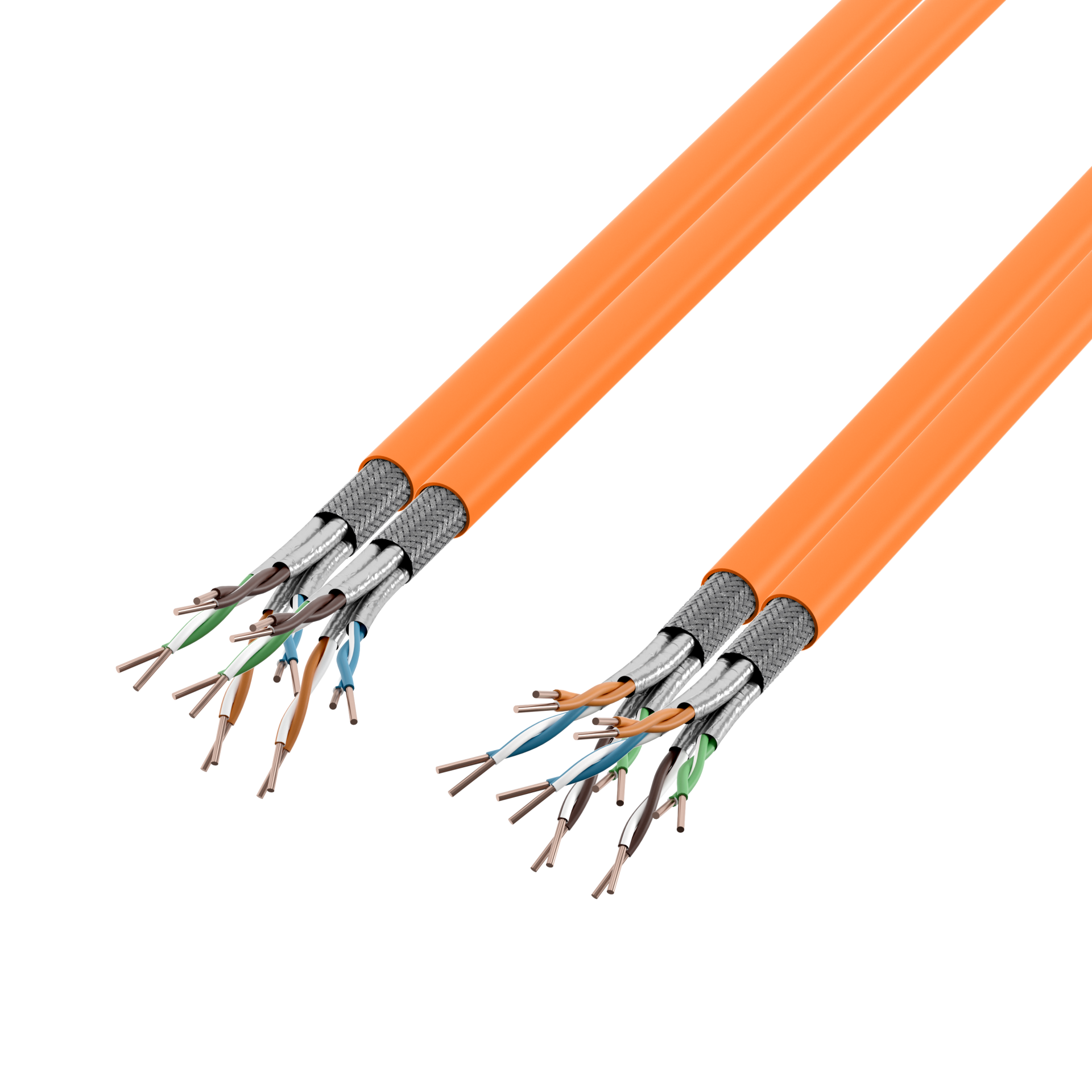

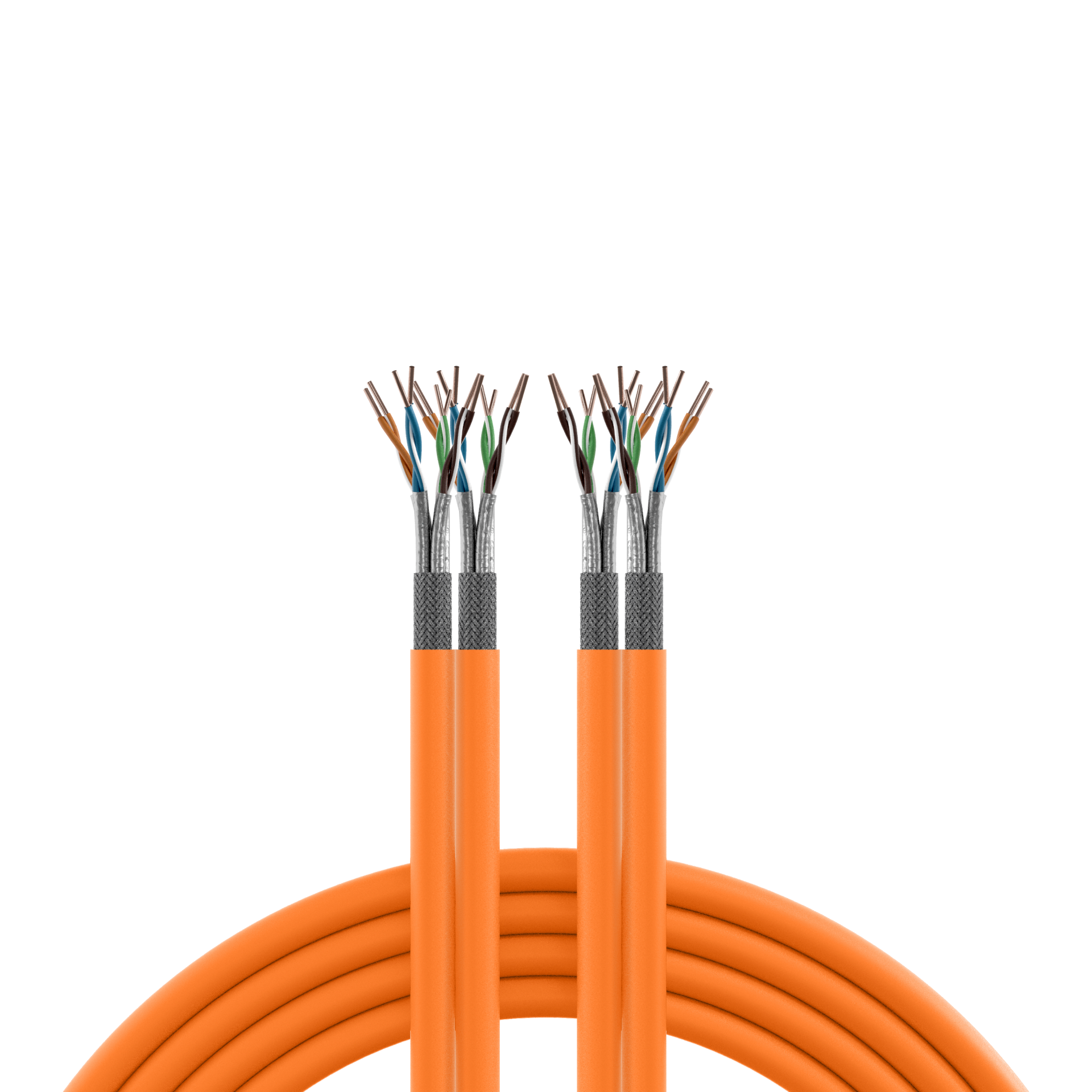

INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca
INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca
Varenummer:
99980DX.250-CPR
EAN Nr.:
4049759180805
Produktinformation til INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca
The INFRALAN® installation cable 99980.x-CPR is constructed for transmissions up to 1000 MHz and exceeds the requirements of the category 7 with the electrical transmission properties. With this cable transmission rates up to 10 GBit according to IEEE 802.3 are possible.
Tekniske egenskaber
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 4 x AD |
| Euroklasse: | Eca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | IEC 61156-5 |
| Kabel: | EN 50288-4-1 |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | nom. 43 nF/km |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 2 |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Leiternennquerschnitt: | 0.26 mm² |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 79 % |
| PoE: | nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 154 Ohm/km |
| Transferimpedanz bei 1MHz: | 12 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verkabelungsstandards: | EN 50288 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99980.100-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 100m | orange | RAL2003 | simplex | 8 | 100,0 m | 26 kg/km | 54.5 kg/km | 110 N | 7.3 mm | 590 MJ/km | |
| 99980.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 500m | orange | RAL2003 | simplex | 8 | 500,0 m | 26 kg/km | 54.5 kg/km | 110 N | 7.3 mm | 590 MJ/km | |
| 99980DX.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 8P CPR Eca orange, 500m | orange | RAL2003 | duplex | 2x8 | 500,0 m | 52 kg/km | 109.2 kg/km | 220 N | 7.2 x 15.0 mm | 1190 MJ/km | |
| 99980.1-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | simplex | 8 | 1,0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | |
| 99980.250-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | simplex | 8 | 250.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | |
| 99980.50-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | simplex | 8 | 50.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | |
| 99980.60-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | simplex | 8 | 60.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | |
| 99980DX.100-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | duplex | 2x8 | 100,0 m | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | |
| 99980DX.25-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | duplex | 2x8 | 25.0 m | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | |
| 99980DX.250-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | duplex | 2x8 | 250.0 m | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | |
| 99980DX.50-CPR | INFRALAN® Cat.7 Installation Cable S/FTP 1000 MHz, CPR Eca | orange | RAL2003 | duplex | 2x8 | 50.0 m | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km |
